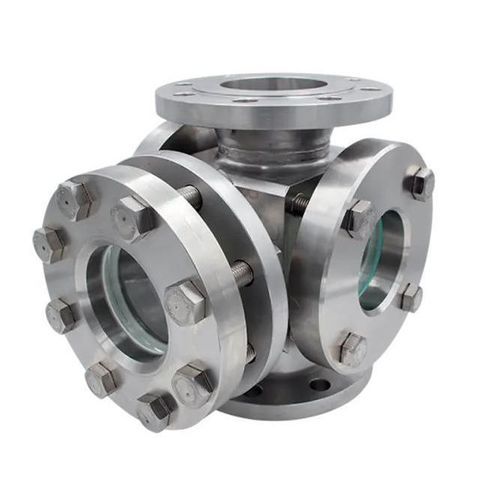

Hublot d'observation pour applications industrielles Type 591

de surveillanceen verre borosilicatéà bride

Le regard de débit Type 591 est une vitre de contrôle soudée à trois ouvertures conçue pour une installation entre flasques selon DIN EN 1092-1. Il convient aux milieux liquides et gazeux et aux pressions de service élevées jusqu'à 400 bar. La troisième ouverture permet l'éclairage du fluide et l'intégration de systèmes de mesure ou de caméra pour une observation de procédé améliorée.

Tailles nominales (DN)

• 50
• 65
• 80
• 100
• 125
• 150
• 200

Pression nominale (PN)

• 16
• 40
• 63
• 100
• 160
• 250
• 320
• 400

Plages de température

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Options / Accessoires

• Racleur SGW avec lame en PTFE ou en silicone
• Lampe LED pour zones Ex et non-Ex
• Revêtement FEP ou Halar®
• Disques de protection en mica
• Double vitrage (Type 591D)
• Constructions spéciales / fabrications sur mesure

Dimensions / plan (résumé)

• Longueur totale (BL) : DIN EN 558-1 FTF 2 (standard, si constructivement possible)
• Longueur d'assemblage (AL) : selon confirmation de commande / dessin client
• Dimensions de bride : DIN EN 1092-1
• Ouverture utile (D1) par DN (référence PN 16) :
  • DN 50 : D1 = 100
  • DN 65 : D1 = 150
  • DN 80 : D1 = 175
  • DN 100 : D1 = 175
  • DN 125 : D1 = 175
  • DN 150 : D1 = 175
  • DN 200 : D1 = 240
• Ouverture utile (D2) par DN (référence PN 16) :
  • DN 50 : D2 = 55
  • DN 65 : D2 = 70
  • DN 80 : D2 = 83
  • DN 100 : D2 = 107
  • DN 125 : D2 = 132
  • DN 150 : D2 = 159
  • DN 200 : D2 = 207
• Remarque : Les dimensions correspondent au niveau de pression nominale PN 16 ; d'autres niveaux de pression peuvent différer.

Caractéristiques / spécifications techniques

• Marque : ACI Industriearmaturen GmbH
• Désignation commerciale : Type 591
• Pression de service : jusqu'à 400 bar (différents paliers PN disponibles)
• Médias adaptés : milieux liquides et gazeux
• Tailles nominales : DN 50 – DN 200
• Classes de pression nominale : PN 16, 40, 63, 100, 160, 250, 320, 400
• Verre standard : verre borosilicaté (standard jusqu'à 280 °C)
• Capacité haute température : avec disque de protection en mica jusqu'à 300 °C ou jusqu'à 320 °C en combinaison avec les verres de sécurité MAXOS® (DIN 7080)
• Raccordement : raccords bride selon DIN EN 1092-1 ; longueurs standard selon DIN EN 558-1 (FTF 2)
• Étanchéité : joints plats dans une large gamme de matériaux (y compris PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et de nombreuses marques) — plus de 50 matières de joint disponibles
• Options disponibles : racleur, lampes LED, revêtements FEP/Halar®, disques de protection en mica, double vitrage (591D), constructions spéciales
• Applications : possibilité de rétrofit dans des installations existantes grâce aux longueurs standard ; fabrication sur mesure possible
