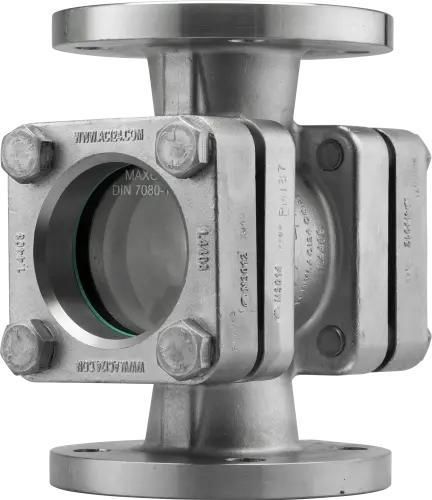

Hublot d'observation pour applications industrielles Type 550V

de surveillancepour le videATEX

Ce hublot d'inspection pour applications sous vide (type 550V) est destiné à la surveillance visuelle des procédés pour fluides liquides et gazeux et est livré avec raccords à bride conformes à DIN EN 1092-1 PN 10/16.

Points forts du produit

• Matériau d'étanchéité de haute qualité : novaflon® 500 (PTFE expansé multidirectionnel 100 % pur) offrant une excellente résistance chimique, une stabilité mécanique et d'excellentes propriétés d'étanchéité.
• Système d'étanchéité certifié pour une plage de température de -60 °C à +200 °C et conforme aux exigences de la TA-Luft.
• Adapté aux applications sous vide jusqu'à 2 mbar absolus (vérifié par un laboratoire d'essais externe indépendant).
• Raccords de bride standard : DIN EN 1092-1 PN 10/16 ; fabrication selon DIN 11869 (anciennement DIN 3237).

Tailles nominales

• DN disponibles : 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200

Pression nominale

• Options PN : PN 10, PN 16

Plages de température

• Plages / limites disponibles : -60 °C à +200 °C (valeurs sélectionnables indiquées sur la fiche produit : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C)

Options (intégrables en usine)

• Éclairages LED (également disponibles, sur demande, avec homologation ATEX pour zones explosibles)
• Exécution sans huile ni graisse
• Exécution sans silicone incluant le test de cratère

Exécution / géométrie des brides

• DN 15 – 50 : brides rectangulaires
• DN 65 – 200 : brides rondes

Dimensions (valeurs sélectionnées selon DIN 11869)

• DN 15 — D (PN16) : 95, BL : 130, D1 : 32
• DN 20 — D (PN16) : 105, BL : 150, D1 : 32
• DN 25 — D (PN16) : 115, BL : 160, D1 : 48
• DN 32 — D (PN16) : 140, BL : 180, D1 : 48
• DN 40 — D (PN16) : 150, BL : 200, D1 : 65
• DN 50 — D (PN16) : 165, BL : 230, D1 : 80
• DN 65 — D (PN16) : 185, BL : 290, D1 : 80
• DN 80 — D (PN16) : 200, BL : 310, D1 : 100
• DN 100 — D (PN16) : 220, BL : 350, D1 : 125
• DN 125 — D (PN16) : 250, BL : 400, D1 : 150
• DN 150 — D (PN16) : 285, BL : 480, D1 : 175
• DN 200 — D (PN16) : 340, BL : 600, D1 : 175

Matériaux et variantes

• Produit standard : construction en acier inoxydable (matériaux standards détaillés sur la fiche produit).
• Autres matériaux / alliages disponibles sur demande (exemples : 1.0619 fonte d'acier, Alloy C22) selon spécification client.

Applications / Aperçu rapide

• Plage de pression de service : -0,998 à 16 barü
• Plage de température : -60 °C à 200 °C
• Pour médias liquides et gazeux
• Diamètres nominaux : DN 15 – 200
• Accessoires disponibles ; produit précontrôlé TÜV

Caractéristiques / spécifications techniques

• Modèle / type : Type 550V
• Matériau d'étanchéité : novaflon® 500 (PTFE expansé 100 % pur)
• Compatibilité vide : prouvée jusqu'à 2 mbar absolus
• Pressions nominales : PN 10 et PN 16
• Plage de température : -60 °C à +200 °C (températures de service sélectionnables)
• Norme bride : DIN EN 1092-1 PN 10/16 ; fabriqué selon DIN 11869 (ancien DIN 3237)
• Tailles DN disponibles : 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
• Exécution : DN 15–50 brides rectangulaires ; DN 65–200 brides rondes
• Options : éclairage LED (ATEX sur demande), exécution sans huile/grease, exécution sans silicone (test de cratère)
• Matériaux : inox standard ; autres alliages (p. ex. 1.0619, Alloy C22) sur demande
• Documentation : fiche technique, dessin et brochure d'information disponibles (voir documents produit)
