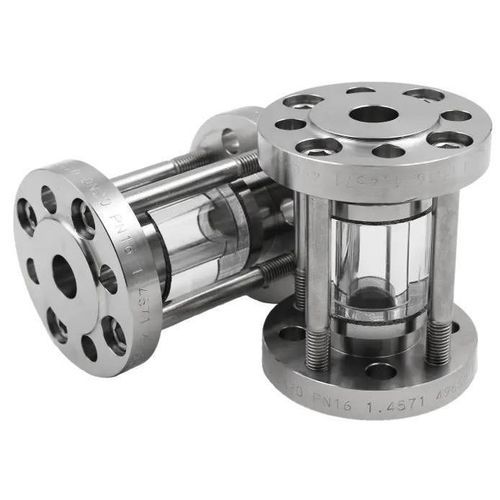

Hublot d'observation pour tuyaux Type 671

pour applications industriellesde surveillanceen verre borosilicaté

Le hublot tubulaire Type 671 est un hublot tubulaire à bague en verre, conçu pour une installation entre-brides (DIN EN 1092-1) et offrant une visibilité à 360° pour le contrôle des process. Il convient aux fluides liquides et gazeux et se décline en plusieurs diamètres nominaux et classes de pression/température.

Caractéristiques principales

• Conception : hublot tubulaire à bague en verre, montage entre-brides pour brides selon DIN EN 1092-1.
• Visibilité : accès visuel à 360° pour la surveillance des écoulements et phases.
• Médias : adapté aux fluides liquides et gazeux.
• Verre standard : borosilicate trempé ; version standard utilisable jusqu'à 280 °C.
• Capacité de pression : prévu pour des pressions d'exploitation jusqu'à 40 barg (selon DN) ; les grandes dimensions atteignent 20–25 barg selon le cas.
• Installation : conception compacte entre-brides, adaptée à la modernisation et aux espaces restreints.
• Étanchéité : joints plats disponibles dans une large gamme de matériaux (fibres, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et autres joints de marque).
• Personnalisation : réalisations sur mesure possibles ; plus de 50 matériaux d'étanchéité disponibles.

Tailles nominales disponibles (DN)

• DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150

Pression nominale (PN)

• PN 25
• PN 40

Classes de température (verre borosilicaté standard)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Dimensions et données techniques typiques par DN

• DN 10 : Di 13 mm · DF 40 mm · L 134 mm · Poids 1 kg · PS³ 40 barg
• DN 15 : Di 18 mm · DF 45 mm · L 134 mm · Poids 3 kg · PS³ 40 barg
• DN 20 : Di 23 mm · DF 58 mm · L 134 mm · Poids 3,5 kg · PS³ 40 barg
• DN 25 : Di 29 mm · DF 68 mm · L 134 mm · Poids 4 kg · PS³ 40 barg
• DN 32 : Di 38 mm · DF 78 mm · L 144 mm · Poids 6 kg · PS³ 40 barg
• DN 40 : Di 44 mm · DF 88 mm · L 144 mm · Poids 7 kg · PS³ 40 barg
• DN 50 : Di 55 mm · DF 102 mm · L 146 mm · Poids 9 kg · PS³ 40 barg
• DN 65 : Di 71 mm · DF 122 mm · L 148 mm · Poids 11 kg · PS³ 25 barg
• DN 80 : Di 83 mm · DF 138 mm · L 148 mm · Poids 13 kg · PS³ 25 barg
• DN 100 : Di 108 mm · DF 162 mm · L 148 mm · Poids 15 kg · PS³ 25 barg
• DN 125 : Di 132 mm · DF 188 mm · L 158 mm · Poids 19 kg · PS³ 20 barg
• DN 150 : Di 160 mm · DF 218 mm · L 174 mm · Poids 24 kg · PS³ 20 barg

Matériaux et options d'étanchéité

• Verre standard : verre borosilicaté trempé.
• Joints : joints plats disponibles dans de nombreux matériaux (fibres, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et autres).

Spécifications techniques & certifications

• Type de produit : hublot tubulaire à bague en verre, Type 671.
• Montage : entre-brides pour brides DIN EN 1092-1.
• Tailles nominales : DN 10–150.
• Pression nominale : PN 25 et PN 40 (la capacité varie selon le DN ; voir le tableau des dimensions pour les valeurs PS³ par DN).
• Pression maximale standard : jusqu'à 40 barg pour les petits DN ; DN plus grands jusqu'à 20–25 barg selon la taille.
• Plage de température (borosilicate standard) : jusqu'à 280 °C.
• Médias : liquides et gaz.
• Personnalisation : réalisations sur mesure possibles ; >50 matériaux d'étanchéité disponibles.
• Certifications / accréditations qualité : TÜV ISO 9001 ; TÜV SÜD (2014/68/EU Annexe III).
