Hublot d'observation en verre borosilicaté Type 590

à bridede surveillanceà souder

Résumé produit

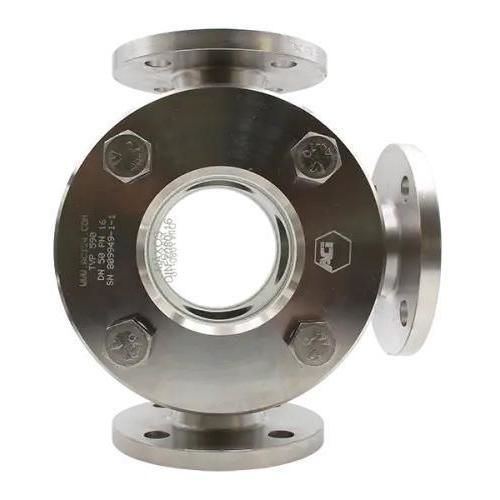

Le hublot de contrôle 3 voies Type 590 est une pièce d'observation en construction soudée, prévue pour l'installation entre brides (DIN EN 1092-1) et pour des pressions de service allant jusqu'à 400 barg. Il permet la surveillance visuelle de fluides liquides et gazeux et est disponible en plusieurs diamètres nominaux et classes de pression.

Principales caractéristiques

• Construction soudée adaptée au remplacement et au retrofit.
• Connexions brides conformes à DIN EN 1092-1.
• Convient pour médias liquides et gazeux.
• Verre standard : verre borosilicaté (température standard jusqu'à 280 °C).
• Avec disque de protection en mica : résistance thermique jusqu'à 300 °C ; jusqu'à 320 °C en combinaison avec les verres de sécurité MAXOS® (DIN 7080).

Tailles nominales disponibles (DN)

• DN 50
• DN 65
• DN 80
• DN 100
• DN 125
• DN 150
• DN 200

Pressions nominales disponibles (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160
• PN 250
• PN 320
• PN 400

Options de température (exemples)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Options / Accessoires

• Balais SGW avec lame PTFE ou silicone
• Éclairage LED pour zones Ex et non-Ex
• Revêtements protecteurs FEP ou Halar®
• Disques de protection en mica
• Double vitrage Type 590D (options de sécurité MAXOS®)
• Constructions spéciales / fabrications sur mesure possibles
• Exemples d'accessoires : lampes LED, écrans de protection FEP, disques de mica ronds

Dimensions / remarques du plan

• Longueur entre faces : DIN EN 558-1 FTF 2 (longueurs standard).
• Dimensions des brides : DIN EN 1092-1.
• Ouverture utile (D1) — valeurs typiques par DN : DN 50 → 100 mm ; DN 65 → 150 mm ; DN 80 → 175 mm ; DN 100 → 175 mm ; DN 125 → 175 mm ; DN 150 → 175 mm ; DN 200 → 240 mm.
• Les mesures correspondent au niveau de pression PN 16 ; d'autres niveaux de pression peuvent entraîner des dimensions différentes. Dimensions spéciales et autres normes sur demande.

Certifications & qualité

• Fabrication : ACI Industriearmaturen GmbH ; qualité certifiée (ex. TÜV / ISO 9001, références sur la fiche produit).

Caractéristiques techniques

• Modèle : Type 590 (construction soudée, 3 voies)
• Fabricant / marque : ACI Industriearmaturen GmbH
• Pression de service : jusqu'à 400 barg (options PN 16 – PN 400)
• Diamètres nominaux : DN 50 – DN 200
• Norme brides : DIN EN 1092-1
• Longueur entre faces standard : DIN EN 558-1, FTF 2
• Verre standard : borosilicaté (température max. jusqu'à 280 °C)
• Température augmentée avec protection mica : jusqu'à 300 °C ; avec verres de sécurité MAXOS® jusqu'à 320 °C
• Étanchéité : joints plats dans une large gamme >50 matériaux (fibres, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.)
• Options : balais, éclairage LED (Ex & non-Ex), revêtements protecteurs (FEP, Halar®), disques mica, double vitrage 590D, constructions spéciales
• Médias compatibles : liquides et gazeux
