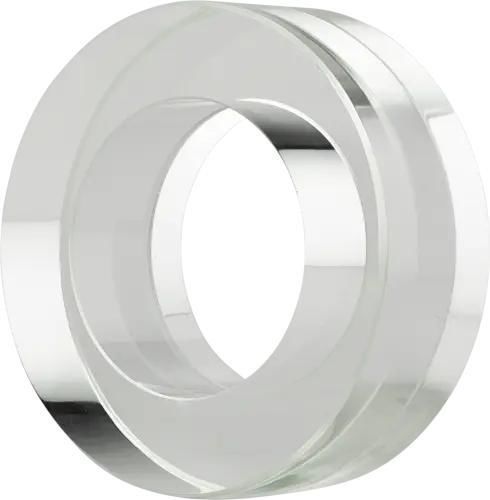

Hublot d'observation pour applications industrielles Type 641

de surveillanceen verre borosilicatéà bride

Le vitre tubulaire entre-brides type 641 est une prise de vue tubulaire compacte pour la surveillance visuelle des process, conçue pour une installation peu encombrante entre brides selon DIN EN 1092-1. Il convient aux médias liquides et gazeux et permet une révision dans des installations existantes même lorsque l'espace est limité.

Caractéristiques principales

• Exécution entre-brides pour montage entre brides WN (DIN EN 1092-1)
• Construction tubulaire à anneau de verre compacte, adaptée à la réhabilitation
• Convient pour fluides liquides et gazeux

Matériaux & résistance thermique

• Standard : verre borosilicaté (résistant à la chaleur jusqu'à 280 °C)
• Verre acrylique disponible en alternative (voir tableau dimensions/pressions pour les limites)

Options

• Revêtement FEP ou Halar®
• Longueurs spéciales sur demande

Données techniques / Spécifications

• Modèle : Vitre tubulaire à anneau de verre type 641
• Marque : ACI Industriearmaturen
• Bride standard : bride WN type 11 selon DIN EN 1092-1
• Diamètres nominaux (DN) : 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125
• Pression nominale (PN) : 25, 40
• Température (verre borosilicaté standard) : jusqu'à 280 °C ; autres niveaux disponibles : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C
• Options : revêtement FEP ou Halar® ; longueurs spéciales
• Dimensions et données associées (pour L = 50 mm) par DN :
  • DN 10 — Di 14 mm ; Da 40 mm ; Poids (borosilicaté) 0,13 kg ; Poids (acrylique) 0,07 kg ; PS (max) 40 barg / 25 barg
  • DN 15 — Di 18 mm ; Da 45 mm ; Poids 0,16 kg / 0,08 kg ; PS 40 / 25
  • DN 20 — Di 22 mm ; Da 58 mm ; Poids 0,27 kg / 0,13 kg ; PS 40 / 25
  • DN 25 — Di 29 mm ; Da 68 mm ; Poids 0,36 kg / 0,18 kg ; PS 40 / 25
  • DN 32 — Di 38 mm ; Da 79 mm ; Poids 0,46 kg / 0,22 kg ; PS 40 / 20
  • DN 40 — Di 44 mm ; Da 88 mm ; Poids 0,56 kg / 0,27 kg ; PS 40 / 20
  • DN 50 — Di 55 mm ; Da 102 mm ; Poids 0,71 kg / 0,34 kg ; PS 40 / —
  • DN 65 — Di 71 mm ; Da 122 mm ; Poids 0,94 kg / 0,46 kg ; PS 25 / —
  • DN 80 — Di 83 mm ; Da 138 mm ; Poids 1,16 kg / 0,56 kg ; PS 25 / —
  • DN 100 — Di 108 mm ; Da 158 mm ; Poids 1,27 kg / 0,62 kg ; PS 25 / —
  • DN 125 — Di 132 mm ; Da 188 mm ; Poids 1,71 kg / 0,83 kg ; PS 20 / —
• Remarques : poids en kg pour L = 50 mm ; PS = pression d'exploitation max en barg ; autres matériaux, tailles, longueurs et standards de bride sur demande
