Hublot d'observation pour applications industrielles Type 622

de surveillancepour applications hygiéniquesen acier inoxydable

Présentation

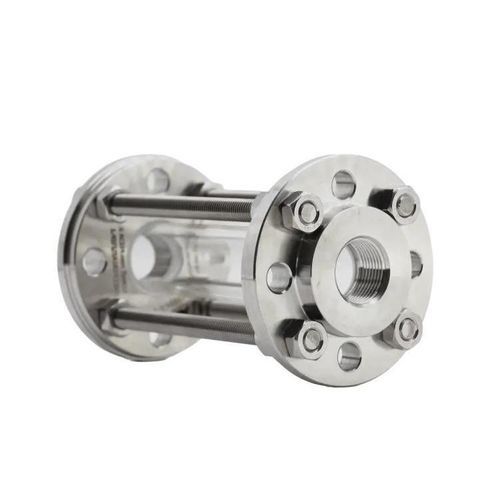

Le verre tubulaire de visualisation ACI Type 622 offre une vue complète à 360° du milieu de procédé via un cylindre en verre borosilicaté monté entre deux brides. Conçu pour la surveillance visuelle sur canalisations et équipements, il est livré avec filetage interne conforme à DIN EN ISO 228-1 et convient aux milieux liquides et gazeux.

Caractéristiques clés

• Visualisation à 360° grâce à un cylindre en verre borosilicaté (Borosilicaté 3.3, DIN ISO 3585).
• Brides standard en acier inoxydable 1.4571 (316Ti) ; autres matériaux de bride sur demande : P265GH, Hastelloy®, aciers duplex et autres alliages.
• Large choix (>50) de matériaux de joints plats : fibre, PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400, etc., sélectionnables selon le fluide, la température et la pression.
• Conception quasi sans zones mortes pour les process hygiéniques.
• Protection contre les chocs en option (coiffe PETg ou tôle perforée) pour zones à risque mécanique élevé.
• Conçu pour des pressions de service maximales jusqu'à 16 barg et résistant à la chaleur jusqu'à 300 °C selon configuration.

Tailles, pressions nominales et options

• Diamètres nominaux (NPS) : 3/8" , 1/2" , 3/4" , 1" , 1 1/2" , 2" .
• Pression nominale (PN) : 16 (pression de service maximale jusqu'à 16 barg).
• Plages de température : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C (selon configuration).
• Personnalisation : longueurs spéciales ; protection anti‑choc en PETg ou tôle perforée ; autres normes de bride et matériaux sur demande.

Spécifications techniques

• Matériau du verre : verre borosilicaté 3.3 (DIN ISO 3585).
• Matériau de bride standard : acier inoxydable 1.4571 (316Ti) ; optionnel : P265GH, Hastelloy®, aciers duplex, autres alliages sur demande.
• Filetage : filetage interne selon DIN EN ISO 228-1.
• Médias compatibles : milieux liquides et gazeux.
• Pression de service maximale : jusqu'à 16 barg (PN 16, selon taille/configuration).
• Température maximale (selon configuration et joint) : jusqu'à 300 °C.
• Etanchéité : joints plats disponibles dans un large éventail (>50) de matériaux (PTFE, NBR, novaphit® MST‑XP, KlingerSil® C4400, joints fibre, etc.).
• Options : longueurs spéciales, protection anti‑choc (PETg ou tôle perforée), matériaux spéciaux sur demande.
• Dimensions & poids par diamètre nominal :
  • 3/8" — D = 95 mm ; Poids = 2,3 kg ; PS = 16 barg
  • 1/2" — D = 95 mm ; Poids = 2,3 kg ; PS = 16 barg
  • 3/4" — D = 105 mm ; Poids = 2,9 kg ; PS = 16 barg
  • 1" — D = 115 mm ; Poids = 3,5 kg ; PS = 16 barg
  • 1 1/2" — D = 150 mm ; Poids = 6,2 kg ; PS = 16 barg
  • 2" — D = 175 mm ; Poids = 8,2 kg ; PS = 16 barg
• Autres tailles, longueurs et normes de bride disponibles sur demande.
