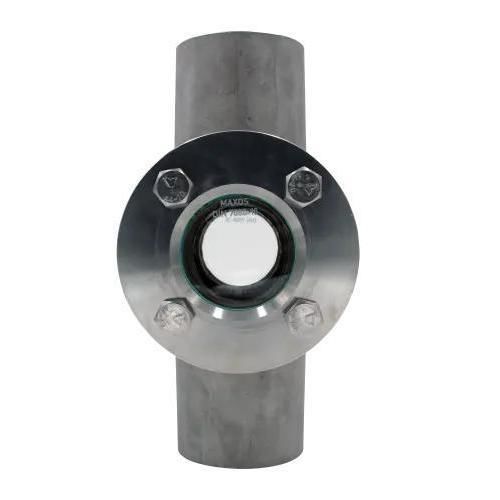

Hublot d'observation pour atmosphère explosive Type 531

en verre borosilicatéà souder

Le hublot de visualisation de débit soudé type 531 est conçu pour l'observation visuelle de fluides liquides et gazeux directement dans les conduites. Il est proposé en plusieurs diamètres nominaux et classes de pression, avec différentes options de verre et d'étanchéité adaptées aux exigences process.

Vue d'ensemble

• Construction à souder pour intégration directe dans les réseaux de tuyauterie.
• Conçu pour des pressions de service jusqu'à 63 barg (selon DN et configuration).
• Verre borosilicaté standard jusqu'à 280 °C ; avec disques de protection en mica et verres de sécurité MAXOS® jusqu'à 300 °C ou 320 °C.
• Convient aux médias liquides et gazeux.
• Longueurs spéciales et constructions sur mesure possibles ; un large éventail d'accessoires peut être monté.

Gamme disponible (d'après données techniques)

• Diamètres nominaux (DN) : 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400
• Pressions nominales (PN) : 10, 16, 25, 40, 63
• Options de température (exemples) : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Options et accessoires

• Balais SGW avec lame en PTFE ou en silicone
• Éclairage LED pour zones Ex et non-Ex
• Revêtement FEP ou Halar®
• Disques de protection en mica
• Double vitrage : type 531D
• Constructions spéciales et solutions client sur demande

Dimensions (extrait)

• DN → 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400
• BL (longueur face à face mm) : 200 | 230 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100
• D1 (mm) : 35 | 45 | 55 | 83 | 107 | 132 | 160 | 160 | 160 | 160 | 160
• AL (mm) : 260 | 260 | 340 | 380 | 420 | 470 | 580 | 650 | 700 | 750 | 800
• C (mm) : 48,3 | 60,3 | 88,9 | 114,3 | 139,7 | 168,3 | 168,3 | 219,1 | 273 | 355,6 | 406,4
• WT (épaisseur paroi mm) : 2,6 | 2,9 | 3,2 | 3,6 | 4,0 | 4,5 | 6,3 | 7,1 | 8,0 | 8,8 | 11,0
• Remarque : les dimensions correspondent au PN 16 lorsque constructivement possible ; d'autres classes de pression peuvent modifier les cotes. L'ordre de confirmation / le dessin client fait foi pour les dimensions finales.

Caractéristiques techniques

• Type de produit : hublot de visualisation de débit, bouts à souder (type 531)
• Modèle : type 531
• Pression maximale de service : jusqu'à 63 barg (selon DN et configuration)
• Diamètres nominaux : DN 40 – DN 400
• Classes PN disponibles : PN 10, PN 16, PN 25, PN 40, PN 63
• Verre standard : borosilicaté (jusqu'à 280 °C)
• Option haute température : disque de protection en mica et verre de sécurité MAXOS® jusqu'à 300 °C ou 320 °C
• Étanchéité : joints plats dans de nombreux matériaux (fibres, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, et autres)
• Médias : adapté aux liquides et gaz
• Accessoires : éclairage LED, revêtements FEP, disques mica, balais pour verre, etc.
• Particularités : option double vitrage (531D), longueurs spéciales et constructions sur mesure

Certifications & qualité

• Certifications typiques : TÜV / ISO 9001 (se référer au fabricant pour les certificats en vigueur)
• Remarque de conformité : indications fabricant possibles concernant la directive 2014/68/UE (annexe III) et textes applicables
