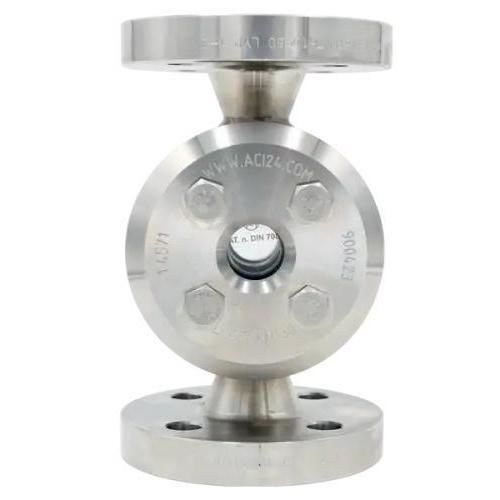

Hublot d'observation pour applications industrielles Type 520A

de surveillancepour l'industrie pharmaceutiquepour produits chimiques

Le hublot de visualisation de flux Type 520A est un appareil à bride intermédiaire destiné aux applications industrielles à haute pression, offrant une observation visuelle bidirectionnelle des médias de process. Conçu pour supporter des pressions et températures élevées, il est disponible en acier inoxydable standard ou en alliages spéciaux pour milieux agressifs ou fortement sollicités thermiquement.

Matériaux & construction

• Corps : alliages d'acier inoxydable résistants à la corrosion (standard : 1.4571) ; alliages à base de nickel ou Hastelloy® disponibles sur demande.
• Deux fenêtres d'observation opposées en verre borosilicaté trempé thermiquement, conformes à DIN 7080 pour une visibilité claire des deux côtés.

Normes, conception & raccordement

• Conception à bride intermédiaire compatible avec les brides selon ASME B16.5 ; brides de raccordement conformes à DIN EN 1759-1.
• Conception, calcul de résistance et fabrication selon la DGRL 2014/68/EU (PED) et AD 2000 ; conceptions spéciales possibles.

Dimensions & remarques sur les plans

• Longueur face à face conforme à DIN EN 558-1 FTF 2 lorsque cela est constructivement possible ; dimensions spécifiques selon confirmation de commande ou plan client.
• Ouverture utile (D1) dépend du niveau de pression et de la taille.
• Dessins de coupe et de dimensions fournis ; exécution selon normes applicables lorsque possible.

Applications & domaine d'utilisation

• Conçu pour les procédés haute pression dans les industries chimique, pharmaceutique, agroalimentaire, énergétique et autres secteurs industriels.
• Convient aux milieux liquides et gazeux ; options disponibles pour milieux agressifs ou à haute température.

Caractéristiques techniques / aperçu

• Modèle : Type 520A
• Matériaux : acier inoxydable standard (1.4571) ; alliages nickelés ou Hastelloy® en option
• Fenêtres : verre borosilicaté trempé thermiquement (DIN 7080)
• Norme bride : DIN EN 1759-1 (compatible ASME B16.5)
• Tailles nominales (NPS) : 1" – 8"
• Classes de pression : Class 300, 400, 600, 900, 1500 lbs (jusqu'à Class 1500 ; pression de service possible jusqu'à env. 250 barg selon taille et classe)
• Résistance thermique : jusqu'à 300 °C (selon sélection du verre et du matériau)
• Options : double vitrage ; réalisations spéciales et matériaux sur demande
• Normes & conformité : DGRL 2014/68/EU, AD 2000
• Visibilité : observation bidirectionnelle pour contrôle de process et éclairage ciblé
