Hublot d'observation pour applications industrielles Type 550A

de surveillancepour produits chimiquesATEX

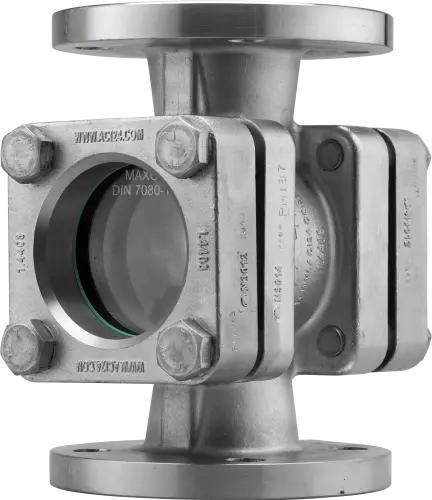

Le voyant de débit ACI type 550A est un voyant industriel robuste conçu pour la surveillance visuelle des fluides dans les canalisations sous pression de service et monté sur bride conformément à la norme ASME B16.5. Il est conçu pour durer et résister à la corrosion, tout en offrant de multiples options de matériaux et d'accessoires pour les applications chimiques et thermiques exigeantes. Conception et application

• Corps : moulage en acier inoxydable 1.4408 (haute résistance à la corrosion et résistance mécanique).
• Installation : bride à bride entre contre-brides selon ASME B16.5 (Classe 150 / 300 lbs).
• Normes et conformité : fabriqué conformément à la norme DIN 11869 (anciennement DIN 3237) ; conception et calculs de résistance conformes à PED 2014/68/EU et AD 2000.

Tailles nominales (NPS)

• 1/2"
• 3/4"
• 1"
• 1 1/4"
• 1 1/2"
• 2"
• 2 1/2"
• 3"
• 4"
• 5"
• 6"
• 8"

Cote de pression (classe)

• 150 lbs
• 300 lbs

Options de température / valeurs nominales

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C

Système de joints (exemples standard)

• Frenzelit novaphit® MST XP
• KlingerSil® C4400
• Garlock Gylon®
• PTFE (pur ou modifié)
• Plus de 50 autres matériaux d'étanchéité disponibles sur demande

Couches de protection optionnelles / protection des plaques

• Revêtement Halar®
• Revêtement Fep
• Disque de protection en mica

Équipements et options supplémentaires intégrables en usine

• Essuie-glace SGW (lames d'essuie-glace en PTFE, silicone ou EPDM)
• Dispositifs de pulvérisation pour le nettoyage
• Lumières LED (versions optionnelles approuvées ATEX pour les zones à risque d'explosion)
• Essuie-glace SGW avec PTFE/silicone/EPDM, Éclairage LED pour zones Ex et non Ex, dispositif de pulvérisation, revêtement FEP ou Halar®, disques en mica, rotor en PTFE
• Conception sans huile et sans graisse et conception sans silicone (y compris test de cratère) disponibles

Exécution / géométrie de la bride

• NPS 1/2" - 2" : brides rectangulaires
• NPS 2 1/2" - 8" : brides circulaires

Dimensions (valeurs sélectionnées en mm)

• NPS 1/2" : D (Classe 150) = 89 ; D (Classe 300) = 95.2 ; BL = 130 ; D1 = 32
• NPS 3/4" : D (classe 150) = 98 ; D (classe 300) = 117,3 ; BL = 150 ; D1 = 32
• NPS 1" : D (classe 150) = 108 ; D (classe 300) = 123,8 ; BL = 160 ; D1 = 48
• NPS 1 1/4" : D (classe 150) = 118 ; D (classe 300) = 133,4 ; BL = 180 ; D1 = 48
• NPS 1 1/2" : D (Classe 150) = 127 ; D (Classe 300) = 155.6 ; BL = 200 ; D1 = 65
• NPS 2" : D (Classe 150) = 152 ; D (Classe 300) = 165.1 ; BL = 230 ; D1 = 80
• NPS 2 1/2" : D (Classe 150) = 178 ; D (Classe 300) = 190.5 ; BL = 290 ; D1 = 80
• NPS 3" : D (classe 150) = 191 ; D (classe 300) = 209,6 ; BL = 310 ; D1 = 100
• NPS 4" : D (Classe 150) = 228 ; D (Classe 300) = 254 ; BL = 350 ; D1 = 125
• NPS 5" : D (classe 150) = 254 ; D (classe 300) = 279,4 ; BL = 400 ; D1 = 150
• NPS 6" : D (classe 150) = 279 ; D (classe 300) = 317,5 ; BL = 480 ; D1 = 175
• NPS 8" : D (classe 150) = 343 ; D (classe 300) = 381 ; BL = 600 ; D1 = 175

Notes sur les matériaux et les variantes

• Matériau standard : acier inoxydable coulé 1.4408.
• Autres matériaux disponibles sur demande (par exemple acier coulé 1.0619 ou alliage C22) selon les spécifications du client.

Caractéristiques / spécifications techniques

• Fabricant / marque : ACI Industriearmaturen GmbH
• Modèle / dénomination : Voyant de débit type 550A
• Matériau du corps : acier inoxydable moulé 1.4408 (alternatives sur demande)
• Norme de bride : ASME B16.5 (contre-brides compatibles)
• Pression nominale : Classe 150 / 300 lbs (max. approx. 40 barg comme indiqué)
• Température : -10°C à 280°C (options jusqu'à 300°C)
• Convient pour : fluides liquides et gazeux
• Dimensions nominales : 1/2" - 8" (NPS)
• Étanchéité : large gamme de matériaux de joints, y compris Frenzelit novaphit® MST XP, KlingerSil® C4400, Garlock Gylon®, PTFE
• Normes et approbations : DIN 11869, PED 2014/68/EU, AD 2000
• Accessoires / options d'usine : essuie-glaces, éclairage LED (ATEX en option), dispositif de pulvérisation, revêtements de protection (FEP, HALAR®), disques en mica, rotor en PTFE, variantes sans huile/graisse et sans silicone
