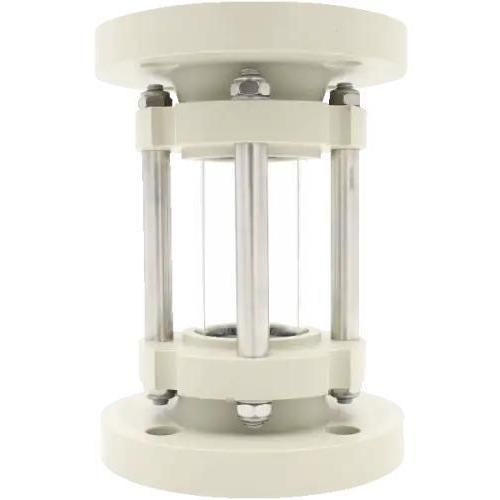

Hublot d'observation pour applications industrielles Type 620K

de surveillanceen verre borosilicatéà bride

Verre tubulaire en plastique pour le contrôle visuel de l'écoulement dans les canalisations lorsque les matériaux métalliques sont inadaptés. Livré entièrement assemblé pour un fonctionnement sans maintenance. Options de matériaux de bride en plastique et joints élastomères évitant tout contact du milieu de procédé avec des pièces métalliques.

Informations produit

• Construction : brides massives en plastique (PP, PVC ou PVDF) enveloppent un tube en verre borosilicate étanchéifié par joints toriques NBR ou Viton® ; conception évitant le contact entre le milieu et les pièces métalliques
• Raccords de bride : compatibles DIN EN 1092-1 (adaptables à d'autres standards sur demande)
• Livraison : livré entièrement monté en usine ; pièces d'usure remplaçables pour réduire les temps d'arrêt

Options principales

• Pression nominale : PN 10
• Pression de service maximale : jusqu'à 10 barg
• Plage de température : résistant à la chaleur jusqu'à 100 °C
• Médias : adapté aux milieux liquides et gazeux
• Tailles nominales disponibles (DN) : 25, 32, 40, 50, 65, 80, 100, 150

Dimensions (section / données bride)

• DN 25 : D = 115 mm, d = 32 mm, L = 160 mm, L1 = 46 mm, LK = 85 mm, n x d2 = 4 x ø14
• DN 32 : D = 140 mm, d = 40 mm, L = 180 mm, L1 = 58 mm, LK = 100 mm, n x d2 = 4 x ø18
• DN 40 : D = 150 mm, d = 50 mm, L = 200 mm, L1 = 70 mm, LK = 110 mm, n x d2 = 4 x ø18
• DN 50 : D = 165 mm, d = 63 mm, L = 230 mm, L1 = 92 mm, LK = 125 mm, n x d2 = 4 x ø18
• DN 65 : D = 185 mm, d = 75 mm, L = 290 mm, L1 = 116 mm, LK = 145 mm, n x d2 = 4 x ø18
• DN 80 : D = 200 mm, d = 90 mm, L = 310 mm, L1 = 126 mm, LK = 160 mm, n x d2 = 8 x ø18
• DN 100 : D = 220 mm, d = 110 mm, L = 350 mm, L1 = 160 mm, LK = 180 mm, n x d2 = 8 x ø18
• DN 150 : D = 285 mm, d = 160 mm, L = 480 mm, L1 = 240 mm, LK = 240 mm, n x d2 = 8 x ø22

Caractéristiques techniques

• Modèle / type : 620K
• Matériaux : brides en PP, PVC ou PVDF ; tube en verre borosilicate
• Étanchéité : joints toriques NBR ou Viton®
• Standard bride : DIN EN 1092-1 (adaptable)
• Pression nominale : PN 10 (pression de service max. jusqu'à 10 barg)
• Résistance thermique : jusqu'à 100 °C
• Médias compatibles : liquides et gaz
• Tailles nominales : DN 25–150
• État de livraison : entièrement monté
