Hublot d'observation à bride Type 520

face en verre trempépour produits chimiquesen verre borosilicaté

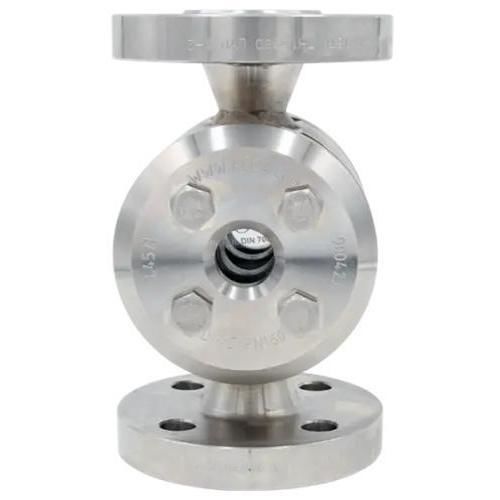

Le voyant haute pression Type 520 est un voyant de débit robuste conçu pour les applications industrielles à haute pression, offrant une construction robuste résistante à la corrosion et une visibilité double face pour une observation sûre et en temps réel du processus. Caractéristiques principales

• Conçu pour une utilisation industrielle à haute pression en mettant l'accent sur une sécurité opérationnelle maximale et une durabilité à long terme.
• Corps robuste en alliage d'acier inoxydable résistant à la corrosion (standard : 1.4571) ; sur demande, disponible en alliage à base de nickel ou Hastelloy® pour les environnements hautement agressifs ou soumis à des contraintes thermiques.
• Deux hublots opposés en verre borosilicate thermiquement précontraint fabriqué selon la norme DIN 7080 pour une observation claire et sûre des deux côtés et pour un éclairage ciblé du fluide.
• Raccord de bride : conception de bride intermédiaire pour les brides selon DIN EN 1092-1 forme B2, permettant une intégration standardisée dans les systèmes de tuyauterie.
• Capacité de pression : disponible pour une large gamme de pressions nominales jusqu'à PN 400.
• Applications typiques : industries chimiques, pharmaceutiques, alimentaires et énergétiques où des fluides à haute pression, haute température ou agressifs sont présents.

Dimensions nominales (DN)

• 25
• 40
• 50
• 65
• 80
• 100
• 125
• 150
• 200

Pression nominale (PN)

• 63
• 100
• 160
• 250
• 320
• 400

Options de température

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C

Options

• Double vitrage

Dimensions (extrait par PN / DN)

• PN 63 (DN / BL / D1 / AL1 / AL2) :
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 185 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 211 / AL2 185
  • DN65 - BL 340 / D1 8 / AL1 239 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 264 / AL2 250
  • DN100 - BL 430 / D1 125 / AL1 324 / AL2 300
  • DN125 - BL 500 / D1 125 / AL1 354 / AL2 350
  • DN150 - BL 550 / D1 160 / AL1 435 / AL2 400
  • DN200 - BL 650 / D1 160 / AL1 505 / AL2 480
PN 100 (DN / BL / D1 / AL1 / AL2) :
• DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
• DN40 - BL 260 / D1 45 / AL1 190 / AL2 170
• DN50 - BL 300 / D1 65 / AL1 211 / AL2 195
• DN65 - BL 340 / D1 65 / AL1 239 / AL2 220
• DN80 - BL 380 / D1 80 / AL1 274 / AL2 250
• DN100 - BL 430 / D1 125 / AL1 354 / AL2 290
• DN125 - BL 500 / D1 125 / AL1 397 / AL2 350
• PN 160 (DN / BL / D1 / AL1 / AL2) :
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 195 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 241 / AL2 195
  • DN65 - BL 340 / D1 65 / AL1 296 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 294 / AL2 250
• PN 250 (DN / BL / D1 / AL1 / AL2) :
  • DN25 - BL 230 / D1 48 / AL1 196 / AL2 150
  • DN40 - BL 290 / D1 48 / AL1 221 / AL2 185
  • DN50 - BL 300 / D1 65 / AL1 255 / AL2 200
  • DN65 - BL 340 / D1 65 / AL1 279 / AL2 230
  • DN80 - BL 380 / D1 80 / AL1 334 / AL2 225
• PN 320 (DN / BL / D1 / AL1 / AL2) :
  • DN25 - BL 230 / D1 20 / AL1 186 / AL2 160
  • DN40 - BL 260 / D1 20 / AL1 201 / AL2 195
  • DN50 - BL 300 / D1 30 / AL1 230 / AL2 210
  • DN65 - BL 340 / D1 30 / AL1 254 / AL2 225
  • DN80 - BL 380 / D1 48 / AL1 289 / AL2 275
• PN 400 (DN / BL / D1 / AL1 / AL2) :
  • DN25 - BL 280 / D1 20 / AL1 210 / AL2 180
  • DN40 - BL 320 / D1 20 / AL1 220 / AL2 220
  • DN50 - BL 370 / D1 30 / AL1 240 / AL2 235

Caractéristiques / spécifications

• Dénomination / modèle : Type 520
• Matériau du corps (standard) : acier inoxydable 1.4571 ; autres alliages haute performance (à base de nickel, Hastelloy®) disponibles sur demande.
• Verre : verre borosilicaté thermiquement précontraint selon DIN 7080, deux vitres opposées pour une observation des deux côtés.
• Norme de bride : DIN EN 1092-1 forme B2 (conception de bride intermédiaire).
• Pression nominale maximale : jusqu'à PN 400 (variantes de produits disponibles pour PN 63, 100, 160, 250, 320, 400).
• Températures nominales : plusieurs options de température jusqu'à 300°C (la sélection dépend de la configuration).
• Options disponibles : double vitrage et sélections de matériaux personnalisables pour les fluides agressifs ou à haute température.
