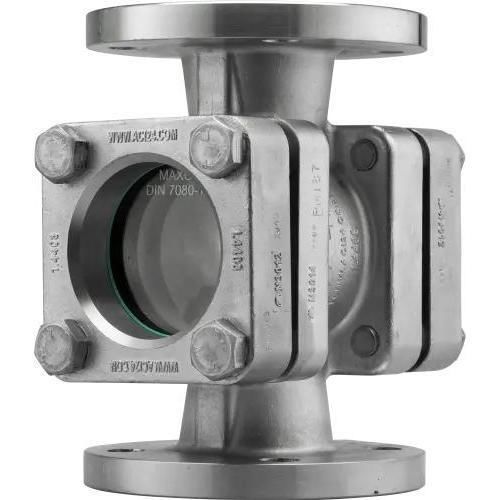

Hublot d'observation pour applications industrielles Type 550

de surveillanceATEXen acier inoxydable

Le regard de débit ACI type 550 est un organe de visualisation industriel destiné à la surveillance visuelle des fluides dans les tuyauteries sous pression de service. Le corps est réalisé en acier inoxydable moulé 1.4408 et conçu pour un montage entre brides selon DIN EN 1092-1.

Caractéristiques principales

• Nenniveaux : DN 15 – DN 200
• Pression nominale : PN 10 / PN 16 / PN 25 / PN 40 (max. 40 barg)
• Plage de température : -196 °C à +400 °C (selon choix du verre et des joints)
• Convient pour fluides liquides et gazeux
• Raccords brides : DIN EN 1092-1

Matériaux et variantes

• Matériau du corps standard : acier inoxydable moulé 1.4408
• Autres matériaux sur demande : 1.0619 (acier moulé), Alloy C22 et autres alliages
• Système d'étanchéité : joints plats de fabricants reconnus (ex. Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE pur ou modifié)
• Plus de 50 matériaux de joints disponibles sur demande

Revêtements et protections

• Revêtement HALAR®
• Revêtement FEP
• Disque de protection en mica pour la vitre

Options et accessoires (intégrables en usine)

• Essuie-vitre SGW avec lames en PTFE, silicone ou EPDM
• Éclairage LED (versions ATEX disponibles sur demande)
• Dispositifs de pulvérisation / nettoyage
• Rotor en PTFE
• Exécution exempte d'huiles et graisses ; variantes sans silicone incluant test de cratère disponibles

Dimensions (valeurs extraites selon DIN 11869)

• DN 15 — D (PN16)=95, D (PN25)=95, D (PN40)=95, BL=130, D1=32
• DN 20 — D (PN16)=105, D (PN25)=105, D (PN40)=105, BL=150, D1=32
• DN 25 — D (PN16)=115, D (PN25)=115, D (PN40)=115, BL=160, D1=48
• DN 32 — D (PN16)=140, D (PN25)=140, D (PN40)=140, BL=180, D1=48
• DN 40 — D (PN16)=150, D (PN25)=150, D (PN40)=150, BL=200, D1=65
• DN 50 — D (PN16)=165, D (PN25)=165, D (PN40)=165, BL=230, D1=80
• DN 65 — D (PN16)=185, D (PN25)=165, D (PN40)=165, BL=290, D1=80
• DN 80 — D (PN16)=200, D (PN25)=185, D (PN40)=185, BL=310, D1=100
• DN 100 — D (PN16)=220, D (PN25)=200, D (PN40)=200, BL=350, D1=125
• DN 125 — D (PN16)=250, D (PN25)=235, D (PN40)=235, BL=400, D1=150
• DN 150 — D (PN16)=285, D (PN25)=270, D (PN40)=270, BL=480, D1=175
• DN 200 — D (PN16)=340, D (PN25)=360, D (PN40)=375, BL=600, D1=175

Aperçu rapide

• Pression de service maximale : jusqu'à 40 barg
• Plage de température : -196 °C à +400 °C (selon application)
• Pour fluides liquides et gazeux
• Nenniveaux : DN 15–200
• Plus de 50 matériaux d'étanchéité disponibles
• Accessoires et options intégrables en usine
• Qualité éprouvée / certifiée (TÜV)

Spécifications techniques

• Dénomination : Regard de débit type 550
• Matériau du corps : acier inoxydable moulé 1.4408 (autres matériaux sur demande)
• Norme de bride : DIN EN 1092-1 (PN 10 / PN 16 / PN 25 / PN 40)
• Dimensions nominales : DN 15 – DN 200
• Classe de pression : PN 10 / PN 16 / PN 25 / PN 40 (max. 40 barg)
• Plage de température : -196 °C à +400 °C (selon verre et joints)
• Options d'étanchéité : Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE; et >50 autres
• Revêtements optionnels : HALAR®, FEP; disque de protection en mica
• Accessoires disponibles : essuie-vitre SGW, éclairage LED (ATEX sur demande), dispositifs de pulvérisation, rotor en PTFE
• Certifications : TÜV (ISO 9001 et références module/2014/68/EU indiquées sur la fiche produit)
