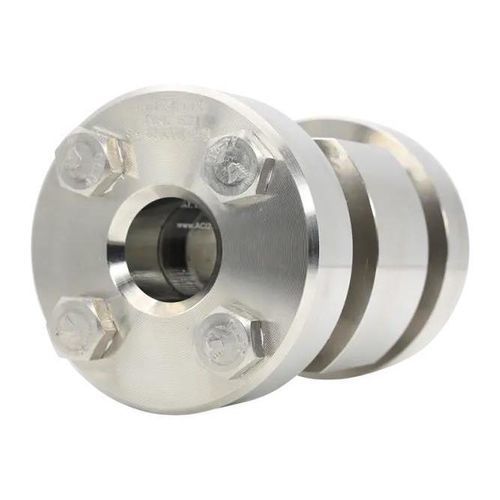

Hublot d'observation pour applications haute pression Type 521

pour applications industriellesde surveillancepour produits chimiques

Le hublot d'observation haute pression Type 521 est un regard de passage à double face conçu pour des applications industrielles exigeantes en haute pression, offrant une observation fiable du processus depuis deux côtés opposés.

Aperçu et principales caractéristiques

• Garniture robuste en alliages d'acier inoxydable résistant à la corrosion (standard : 1.4571) ; versions en alliages à base de nickel ou Hastelloy disponibles pour environnements très agressifs ou fortement sollicités thermiquement.
• Deux vitres opposées en verre borosilicaté thermiquement vété (conforme à DIN 7080) pour une visibilité claire et la possibilité d'éclairage ciblé.
• Extrémités à souder conformes à DIN EN ISO 1127 pour une intégration normée dans les réseaux de tuyauterie.
• Conçu pour un fonctionnement continu sous fortes pressions et températures ; longueurs et variantes d'extrémités à souder adaptées au client possibles si techniquement réalisables.
• Options : double vitrage et personnalisations matériaux/longueurs sur demande.

Domaines d'application

• Industrie chimique et pétrochimique
• Industrie pharmaceutique et agroalimentaire
• Énergie, services publics et procédés industriels
• Installations nécessitant une surveillance visuelle sûre à hautes pressions et températures

Caractéristiques / spécifications techniques

• Modèle : Type 521
• Nennwares (DN) : 25, 40, 50, 65, 80, 100, 125, 150, 200
• Pression nominale (PN) : 63, 100, 160, 250, 320, 400
• Pression maximale de service (aperçu) : jusqu'à 400 barg
• Résistance en température : jusqu'à 300 °C (selon configuration)
• Verre : borosilicate thermiquement précontraint (standard DIN 7080) ; visibilité dépendant du niveau de pression
• Épaisseur de paroi : adaptée à la DN du pipeline
• Longueur totale (face à face) : sur demande ou en tailles spéciales
• Médias : adapté aux milieux liquides et gazeux
• Extrémités : selon DIN EN ISO 1127
• Options : double vitrage, matériaux spéciaux, longueurs et extrémités sur demande
• Remarques : la visibilité (D1) dépend de la pression ; tailles spéciales et autres normes sur demande
