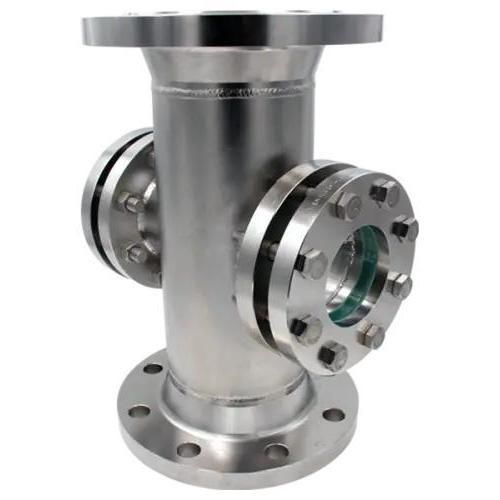

Hublot d'observation de surveillance Type 530

ATEXpour atmosphère explosiveen verre borosilicaté

Le voyant de débit Type 530 est un voyant de débit soudé et robuste conçu pour être installé entre des brides (DIN EN 1092-1) et pour des pressions de service allant jusqu'à 63 bar. Il convient aux fluides liquides et gazeux, est disponible dans une large gamme de diamètres nominaux et de températures, et peut être fourni avec de nombreuses options et conceptions personnalisées. Informations sur le produit

• Construction soudée, conçue pour des pressions de service jusqu'à 63 barg et adaptée à une installation ultérieure dans des systèmes existants grâce à des longueurs standard conformes à la norme DIN EN 558-1.
• Raccords à brides conformes à la norme DIN EN 1092-1.
• Verre standard : verre borosilicaté (adapté jusqu'à 280 °C). Avec disque de protection supplémentaire en mica jusqu'à 300 °C, ou jusqu'à 320 °C en combinaison avec les voyants de sécurité MAXOS® (DIN 7080).
• Étanchéité par joints plats à partir d'une large gamme de matériaux (plus de 50 matériaux d'étanchéité disponibles), y compris PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et d'autres joints de marque.

Tailles nominales (DN)

• Tailles nominales disponibles DN : 25, 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400 (DN 25 - 400)

Pression nominale (PN)

• Pressions nominales disponibles : PN 10, PN 16, PN 25, PN 40, PN 63

Températures nominales

• Limites de température standard et sélectionnables (exemples illustrés sur la page) : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Options

• Essuie-glace SGW avec racleur PTFE ou silicone
• Eclairage LED pour les zones Ex et non Ex
• RevêtementFEP ou Halar®
• Disque de protection en mica
• Double vitrage (type 530D)
• Constructions spéciales / conceptions personnalisées

Dimensions (face à face et dimensions connexes par PN / DN)

• PN 10 :
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 261
  • DN 50 - BL 230, D1 45, AL 262
  • DN 80 - BL 310, D1 55, AL 337
  • DN 100 - BL 350, D1 84, AL 372
  • DN 125 - BL 400, D1 107, AL 422
  • DN 150 - BL 480, D1 132, AL 462
  • DN 200 - BL 600, D1 160, AL 570
  • DN 250 - BL 730, D1 160, AL 641
  • DN 300 - BL 850, D1 160, AL 693
  • DN 350 - BL 980, D1 160, AL 741
  • DN 400 - BL 1100, D1 160, AL 792
• PN 16 :
  • DN 25 - BL 160, D1 22, AL 285
  • DN 40 - BL 200, D1 35, AL 260
  • DN 50 - BL 230, D1 45, AL 260
  • DN 80 - BL 310, D1 55, AL 340
  • DN 100 - BL 350, D1 84, AL 380
  • DN 125 - BL 400, D1 107, AL 420
  • DN 150 - BL 480, D1 132, AL 470
  • DN 200 - BL 600, D1 160, AL 580
  • DN 250 - BL 730, D1 160, AL 650
  • DN 300 - BL 850, D1 160, AL 700
  • DN 350 - BL 980, D1 160, AL 750
  • DN 400 - BL 1100, D1 160, AL 800
• PN 25 :
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 261
  • DN 50 - BL 230, D1 45, AL 272
  • DN 80 - BL 310, D1 55, AL 347
  • DN 100 - BL 350, D1 84, AL 392
  • DN 125 - BL 400, D1 107, AL 432
  • DN 150 - BL 480, D1 132, AL 482
  • DN 200 - BL 600, D1 160, AL 610
  • DN 250 - BL 730, D1 160, AL 681
  • DN 300 - BL 850, D1 160, AL 733
  • DN 350 - BL 980, D1 160, AL 781
  • DN 400 - BL 1100, D1 160, AL 832
• PN 40 :
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 271
  • DN 50 - BL 230, D1 45, AL 272
  • DN 80 - BL 310, D1 55, AL 357
  • DN 100 - BL 350, D1 84, AL 402
  • DN 125 - BL 400, D1 107, AL 452
  • DN 150 - BL 480, D1 132, AL 502
  • DN 200 - BL 600, D1 160, AL 610
  • DN 250 - BL 730, D1 160, AL 681
  • DN 300 - BL 850, D1 160, AL 733
  • DN 350 - BL 980, D1 160, AL 781
  • DN 400 - BL 1100, D1 160, AL 832
• PN 63 :
  • DN 25 - BL 160, D1 22, AL 306
  • DN 40 - BL 200, D1 35, AL 349
  • DN 50 - BL 230, D1 45, AL 352
  • DN 80 - BL 310, D1 55, AL 417
  • DN 100 - BL 350, D1 84, AL 448
  • DN 125 - BL 400, D1 107, AL 500
  • DN 150 - BL 480, D1 132, AL 598
  • DN 200 - BL 600, D1 160, AL 696
  • DN 250 - BL 730, D1 160, AL 767
  • DN 300 - BL 850, D1 160, AL 867
  • DN 350 - BL 980, D1 160, AL 819
  • DN 400 - BL 1100, D1 160, AL 918

Accessoires / Compléments

• Disques ronds en mica (protection contre les influences chimiques ou la vapeur)
• Essuie-glace (nettoyage manuel)
• Éclairage LED dans différents modèles
• Écrans de protection / revêtementsFEP

Caractéristiques / Spécifications

• Marque : ACI Industriearmaturen GmbH
• Dénomination commerciale (modèle) : Type 530
• Nom du produit : Voyant de débit type 530 PN 10/63
• Norme de bride : DIN EN 1092-1
• Longueurs standard : selon DIN EN 558-1 (convient pour le montage ultérieur)
• Pression de service : jusqu'à 63 barg (en fonction du DN / de la conception)
• Dimensions nominales : DN 25 - DN 400
• Température : verre borosilicate standard jusqu'à 280 °C ; avec protection mica jusqu'à 300 °C ; avec voyant de sécurité MAXOS® jusqu'à 320 °C
• Milieux : pour milieux liquides et gazeux
• Étanchéité : joints plats à partir d'une large sélection (>50 matériaux d'étanchéité), par exemple PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Options disponibles : racleur (PTFE/silicone), éclairage LED (Ex / non Ex), revêtement FEP/Halar®, disque de protection en mica, double vitrage (530D), constructions spéciales
• Conceptions personnalisées et accessoires disponibles
• Certifications indiquées sur la page : TÜV / ISO 9001 et déclarations de conformité (telles qu'affichées)
