Hublot d'observation pour applications industrielles Type 620

pour applications sanitairespour applications hygiéniquesen acier inoxydable

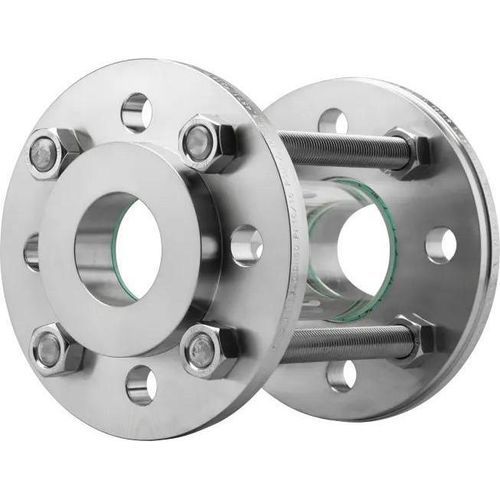

Le verre d'observation tubulaire Type 620 offre une vue à 360° du produit via un cylindre en verre borosilicaté encastré entre deux brides. Conçu pour des applications industrielles et hygiéniques, il est disponible en plusieurs matériaux, pressions nominales et dimensions.

Principales caractéristiques

• Vue à 360° grâce à un cylindre en verre borosilicaté (verre borosilicaté 3.3 selon DIN ISO 3585).
• Raccords à brides selon DIN EN 1092-1 ; brides standard en acier inoxydable 1.4571 (316Ti) ; en option P265GH ou alliages spéciaux (Hastelloy®, aciers duplex, autres alliages haute performance) sur demande.
• Conception quasi sans zones mortes grâce à la coordination précise de la bride, du joint et du verre — adapté aux processus hygiéniques exigeants.
• Large choix de matériaux d'étanchéité (de joints fibreux classiques à PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.).
• Options de protection mécanique : manchon de protection contre les chocs en PETg ou tôle perforée ; longueurs totales sur mesure disponibles.
• Convient aux milieux liquides et gazeux ; aperçu : max. 16 bar (selon la taille nominale), résistance thermique jusqu'à 300 °C, diamètres nominaux DN 15 - DN 300, fabrication spéciale possible.

Construction / composants principaux

• Écrous
• Bride
• Tige filetée / boulons
• Cylindre en verre borosilicaté
• Joint (sélectionnable parmi une large gamme de matériaux)

Options disponibles et températures

• Options de pression nominale : PN 10, PN 16.
• Plages de température (exemples / sélectionnables) : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C.
• Manchons de protection et longueurs totales sur demande.

Diamètres nominaux (DN)

• 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 (construction spéciale sur demande), 300 (construction spéciale sur demande)

Dimensions par diamètre nominal (valeurs sélectionnées)

• DN 15 — K : 65 mm; DF : 41 mm; D : 95 mm; PS : 16 bar
• DN 20 — K : 75 mm; DF : 54 mm; D : 105 mm; PS : 16 bar
• DN 25 — K : 85 mm; DF : 64 mm; D : 115 mm; PS : 16 bar
• DN 32 — K : 100 mm; DF : 74 mm; D : 145 mm; PS : 16 bar
• DN 40 — K : 110 mm; DF : 84 mm; D : 150 mm; PS : 16 bar
• DN 50 — K : 125 mm; DF : 98 mm; D : 175 mm; PS : 16 bar
• DN 65 — K : 145 mm; DF : 118 mm; D : 195 mm; PS : 10 bar
• DN 80 — K : 160 mm; DF : 134 mm; D : 200 mm; PS : 10 bar
• DN 100 — K : 180 mm; DF : 154 mm; D : 225 mm; PS : 10 bar
• DN 125 — K : 210 mm; DF : 184 mm; D : 250 mm; PS : 8 bar
• DN 150 — K : 240 mm; DF : 208 mm; D : 295 mm; PS : 7 bar
• DN 200 — K : 295 mm; DF : 264 mm; D : 345 mm; PS : 5 bar
• DN 250 (Sonderbauform) — K : 350 mm; DF : 320 mm; D : 400 mm; PS : 4 bar
• DN 300 (Sonderbauform) — K : 410 mm; DF : 370 mm; D : 460 mm; PS : 4 bar

Caractéristiques techniques

• Modèle / type : Type 620
• Verre : verre borosilicaté 3.3 (DIN ISO 3585)
• Matériau de bride standard : acier inoxydable 1.4571 (316Ti) ; alternatives : P265GH ; alliages spéciaux sur demande (Hastelloy®, duplex, …)
• Diamètres nominaux : DN 15 - DN 300 (tailles/longueurs spéciales sur demande)
• Pression nominale : PN 10 / PN 16 (max. 16 bar pour les petits DN, voir tableau de dimensions)
• Température maximale d'utilisation : jusqu'à 300 °C (selon configuration)
• Étanchéité : large sélection (>50 matériaux d'étanchéité) incluant PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, matériaux fibreux
• Options : manchons de protection (PETg ou tôle perforée), longueurs totales sur mesure, matériaux et exécutions d'alliage sur demande
