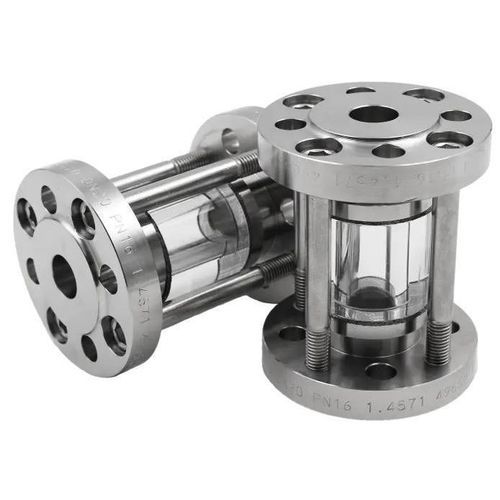

Hublot d'observation en verre borosilicaté Type 670

face en verre trempéà bride

Manchon de visualisation tubulaire à bague de verre offrant une vue panoramique à 360°, conçu pour des pressions de service jusqu'à 16 barg et pour montage entre brides selon DIN EN 1092-1. La conception compacte convient au retrofit dans des installations existantes et à l'observation de fluides liquides et gazeux.

Informations clés

• Exécution bride intermédiaire pour brides selon DIN EN 1092-1
• Pression de service : max. 16 barg
• Vue panoramique 360°
• Verre standard : verre borosilicaté (trempé)
• Résistance thermique du verre standard jusqu'à 280 °C
• Adapté aux milieux liquides et gazeux
• Conception compacte – idéal pour retrofit dans des espaces contraints
• Configurations spéciales et autres tailles nominales disponibles sur demande
• Étanchéité avec joints plats dans un large choix (>50) de matériaux (exemples : joints fibre, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et autres joints de marque)
• Alternative recommandée pour pressions supérieures : type 671 (pour pression plus élevée tout en conservant la vue 360°)

Tailles nominales disponibles / tableau (dimensions & poids)

• DN 10 : Di = 13 mm; DF = 40 mm; L = 134 mm; Poids = 1 kg; PS² = 16 barg
• DN 15 : Di = 18 mm; DF = 45 mm; L = 134 mm; Poids = 3 kg; PS² = 16 barg
• DN 20 : Di = 22 mm; DF = 58 mm; L = 134 mm; Poids = 3,5 kg; PS² = 16 barg
• DN 25 : Di = 29 mm; DF = 68 mm; L = 134 mm; Poids = 4 kg; PS² = 16 barg
• DN 32 : Di = 38 mm; DF = 78 mm; L = 134 mm; Poids = 6 kg; PS² = 16 barg
• DN 40 : Di = 44 mm; DF = 88 mm; L = 144 mm; Poids = 7 kg; PS² = 16 barg
• DN 50 : Di = 55 mm; DF = 102 mm; L = 144 mm; Poids = 9 kg; PS² = 16 barg
• DN 65 : Di = 71 mm; DF = 122 mm; L = 146 mm; Poids = 11 kg; PS² = 16 barg
• DN 80 : Di = 83 mm; DF = 138 mm; L = 148 mm; Poids = 13 kg; PS² = 16 barg
• DN 100 : Di = 108 mm; DF = 158 mm; L = 148 mm; Poids = 15 kg; PS² = 16 barg
• DN 125 : Di = 132 mm; DF = 188 mm; L = 158 mm; Poids = 19 kg; PS² = 16 barg
• DN 150 : Di = 160 mm; DF = 212 mm; L = 158 mm; Poids = 24 kg; PS² = 16 barg
• DN 200 : Di = 208 mm; DF = 268 mm; L = 164 mm; Poids = 33 kg; PS² = 16 barg

Températures & matériaux

• Options de températures disponibles indiquées sur la fiche produit : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C (verre borosilicaté standard jusqu'à 280 °C)
• Verre : verre borosilicaté, trempé
• Diamètre extérieur, cercle de perçage et perçages conformes à DIN EN 1092-1

Certifications & remarques

• Qualité certifiée (ex. TÜV / ISO indiqués sur la fiche produit)
• Autres tailles nominales et conceptions spéciales disponibles sur demande
