Hublot d'observation pour applications industrielles Type 640

de surveillanceen verre borosilicatéà bride

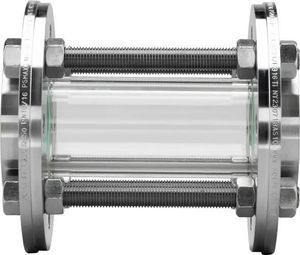

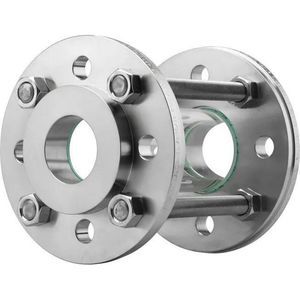

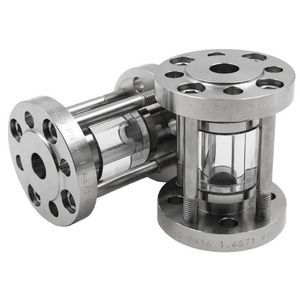

Le regard tubulaire intermédiaire Type 640 est une solution compacte en ligne pour le contrôle visuel des fluides dans les canalisations, conçue pour être installée entre brides en V (bride en V type 11) selon DIN EN 1092-1. Il convient aux médias liquides et gazeux et peut être configuré pour différentes tailles nominales, pressions et températures.

Conception & Applications

• Regard intermédiaire (en ligne) destiné à l'installation entre brides en V (bride en V type 11) conformément à DIN EN 1092-1.
• Solution compacte permettant une intégration peu encombrante dans les systèmes existants.
• Adapté aux médias liquides et gazeux.

Matériaux & Température / Pression

• Matériau standard : verre borosilicaté trempé — bonne résistance aux contraintes thermiques et chimiques ; température maximale d'utilisation standard jusqu'à 280 °C.
• Matériau alternatif : verre acrylique (indiqué dans le tableau pour certaines propriétés).
• Pression de service standard : jusqu'à 16 barg (selon la DN ; des pressions supérieures à 16 barg sont possibles pour des DN plus grandes dans des configurations spécifiques).

Tailles nominales disponibles (DN)

• DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500

Options de température

• 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C

Options

• Revêtement FEP ou Halar®.
• Longueurs totales personnalisées disponibles sur demande.

Dimensions & données (extrait du tableau de dessin ; masses données pour L = 50 mm)

• En-tête du tableau : DN — Di [mm] — Da [mm] — Masse² [kg] — Masse³ [kg] — PS² [barg] — PS³ [barg]
• DN 10 : Di 14 mm — Da 40 mm — Masse² 0.13 kg — Masse³ 0.07 kg — PS² 16 barg — PS³ 16 barg
• DN 15 : Di 18 mm — Da 45 mm — Masse² 0.16 kg — Masse³ 0.08 kg — PS² 16 barg — PS³ 16 barg
• DN 20 : Di 22 mm — Da 58 mm — Masse² 0.27 kg — Masse³ 0.13 kg — PS² 16 barg — PS³ 16 barg
• DN 25 : Di 29 mm — Da 68 mm — Masse² 0.36 kg — Masse³ 0.18 kg — PS² 16 barg — PS³ 16 barg
• DN 32 : Di 38 mm — Da 79 mm — Masse² 0.46 kg — Masse³ 0.22 kg — PS² 16 barg — PS³ 16 barg
• DN 40 : Di 44 mm — Da 88 mm — Masse² 0.56 kg — Masse³ 0.27 kg — PS² 16 barg — PS³ 16 barg
• DN 50 : Di 55 mm — Da 102 mm — Masse² 0.71 kg — Masse³ 0.34 kg — PS² 16 barg — PS³ 16 barg
• DN 65 : Di 71 mm — Da 122 mm — Masse² 0.94 kg — Masse³ 0.46 kg — PS² 16 barg — PS³ 16 barg
• DN 80 : Di 83 mm — Da 138 mm — Masse² 1.16 kg — Masse³ 0.58 kg — PS² 16 barg — PS³ 16 barg
• DN 100 : Di 108 mm — Da 158 mm — Masse² 1.27 kg — Masse³ 0.62 kg — PS² 16 barg — PS³ 10 barg
• DN 125 : Di 132 mm — Da 188 mm — Masse² 1.71 kg — Masse³ 0.83 kg — PS² 16 barg — PS³ 10 barg
• DN 150 : Di 160 mm — Da 212 mm — Masse² 1.85 kg — Masse³ 0.90 kg — PS² 16 barg — PS³ 10 barg
• DN 200 : Di 208 mm — Da 268 mm — Masse² 2.73 kg — Masse³ 1.32 kg — PS² 16 barg — PS³ 8 barg
• DN 250 : Di 260 mm — Da 320 mm — Masse² 3.28 kg — Masse³ 1.61 kg — PS² 10 barg — PS³ 8 barg
• DN 300 : Di 310 mm — Da 378 mm — Masse² 4.41 kg — Masse³ 2.17 kg — PS² 10 barg — PS³ 8 barg
• DN 350 : Di 341 mm — Da 430 mm — Masse² 6.20 kg — Masse³ 3.18 kg — PS² 10 barg — PS³ 6 barg
• DN 400 : Di 392 mm — Da 482 mm — Masse² 7.10 kg — Masse³ 3.64 kg — PS² 10 barg — PS³ 6 barg
• DN 450 : Di 443 mm — Da 532 mm — Masse² 7.80 kg — Masse³ 4.02 kg — PS² 10 barg — PS³ 6 barg
• DN 500 : Di 494 mm — Da 585 mm — Masse² 8.90 kg — Masse³ 4.55 kg — PS² 10 barg — PS³ 6 barg
• Remarques : ² = verre borosilicaté ; ³ = verre acrylique ; masses en [kg] pour L = 50 mm ; ⁵ = pression maximale de service en [barg]. Autres matériaux, tailles, longueurs et normes de brides sur demande.

Caractéristiques / Spécifications

• Modèle / série : Type 640 (regard tubulaire intermédiaire).
• Norme de bride : bride en V type 11 selon DIN EN 1092-1 (configuration intermédiaire).
• Tailles nominales : DN 10 – DN 500 (tailles spécifiques listées ci‑dessus).
• Pression maximale standard : jusqu'à 16 barg (selon la DN ; voir valeurs PS par taille), les variantes en verre acrylique présentent des valeurs PS différentes selon le tableau.
• Température maximale standard (verre borosilicaté) : jusqu'à 280 °C.
• Matériau standard : verre borosilicaté trempé ; verre acrylique disponible pour certaines configurations.
• Options disponibles : revêtement FEP ou Halar® ; longueurs totales personnalisées et fabrication sur demande.
• Destiné au contrôle visuel des médias liquides et gazeux.
