Hublot d'observation en verre borosilicaté Type 640A

pour indicateur de niveaupour applications industriellesà bride

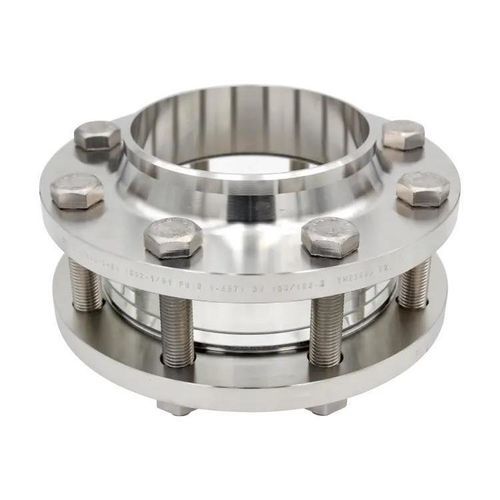

Le regard tubulaire en verre Type 640A Classe 150 est un regard intermédiaire conçu pour une installation entre brides selon ASME B16.5. Sa conception compacte permet le remplacement dans des installations existantes et l'installation en espaces restreints tout en supportant des pressions de service jusqu'à 20 barg et des températures jusqu'à 280 °C (verre borosilicat standard).

Nennements (NPS)

• ½″
• ¾″
• 1″
• 1 ¼″
• 1 ½″
• 2″
• 2 ½″
• 3″
• 4″
• 5″
• 6″
• 8″

Classe de pression

• 150 lbs

Options de température (sélections standard)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Options

• Écran/protection en FEP ou revêtement
• Longueurs sur mesure

Dimensions et tableau technique (extrait du plan)

• Nennements couverts : NPS 1/2″ – 20″ (tableau montre jusqu'à 20″)
• Diamètre intérieur (Di) [mm] : 16; 21; 27; 35; 41; 53; 63; 78; 102; 128; 154; 203; 255; 305; 336; 386; 437; 487
• Diamètre extérieur (Da) [mm] : 35; 43; 51; 63; 73; 92; 105; 127; 157; 186; 216; 270; 324; 381; 413; 470; 534; 584
• Masse (borosilicat) [kg] pour L = 50 mm : 0,09; 0,13; 0,18; 0,26; 0,34; 0,53; 0,77; 0,95; 1,34; 1,72; 2,16; 2,99; 3,77; 4,91; 5,2; 6,5; 8,5; 9,4
• Masse (acrylique) [kg] pour L = 50 mm : 0,04; 0,07; 0,09; 0,13; 0,17; 0,26; 0,33; 0,47; 0,66; 0,84; 1,06; 1,47; 1,85; 2,42; 2,67; 3,33; 4,36; 4,81
• Pression de service max. (barg) par NPS (extrait de tableau) : 20; 20; 20; 20; 20; 20; 20; 20; 20; 19; 16; 15; 10; 10; 10; 10; 10; 10
• Pression de service max. alternative par matériau (deuxième ligne PS) : 19; 18; 16; 16; 16; 16; 16; 14; 14; 10; 10; 8; 8; 6; 6; 6; 6; 6
• Remarques : 1 = Verre borosilicat (standard), 2 = Acrylique ; les masses sont pour L = 50 mm ; autres matériaux, tailles, longueurs et normes de brides disponibles sur demande

Caractéristiques / spécifications techniques

• Modèle : Type 640A
• Fabricant : ACI Industriearmaturen GmbH
• Montage sur bride : conçu pour WN-flange Class 150 lbs RF selon ASME B16.5
• Pression de service max. : jusqu'à 20 barg (selon la NPS)
• Matériau de verre standard : verre borosilicat (jusqu'à 280 °C)
• Matériau alternatif : acrylique (poids réduit, caractéristiques de pression différentes)
• Température de fonctionnement (standard) : jusqu'à 280 °C (borosilicat)
• Médias prévus : liquides et gaz
• Plage de NPS : 1/2″ – 20″ (dimensions et masses fournies dans le tableau)
• Options disponibles : écran/protection FEP ; longueurs et conceptions spéciales
