Hublot d'observation pour produits chimiques Type 620A

en acier inoxydablepour applications hygiéniquesde surveillance

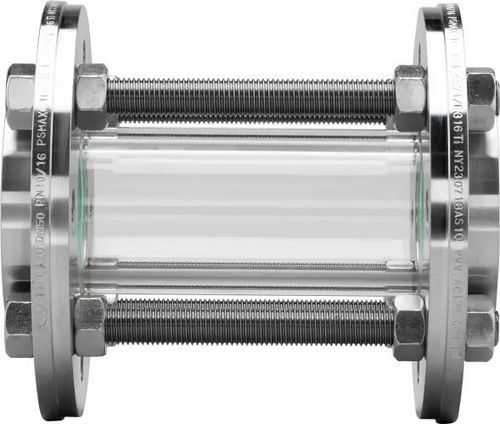

Le regard tubulaire type 620A offre une vision complète à 360° du fluide de procédé via un cylindre en verre borosilicaté et est conçu pour des connexions par brides selon ASME B16.5.

Vue d'ensemble

• Inspection visuelle complète à 360° par tube en verre borosilicaté.
• Connexion par bride aux deux extrémités ; flasques standard en acier inoxydable, autres matériaux sur demande.
• Adapté aux milieux liquides et gazeux ; conception quasi exempte de recoins pour les process hygiéniques.

Matériaux & étanchéité

• Verre : verre borosilicaté 3.3 (DIN ISO 3585) pour résistance thermique et chimique et excellente optique.
• Matériau standard des brides : acier inoxydable 1.4571 (316Ti) ; alliages spéciaux (Hastelloy®, aciers duplex, autres alliages haute performance) sur demande.
• Joints : large choix (>50) de matériaux de joints plats, p. ex. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et matériaux fibreux classiques.

Normes & certification

• Conception, calcul de résistance et fabrication conformes à AD 2000 et DGRL 2014/68/EU.
• Connexion par bride compatible avec brides ANSI/ASME B16.5 RF 150 lbs.
• Qualité certifiée (références TÜV / ISO disponibles sur la fiche produit).

Options

• Longueurs spéciales.
• Manchon pare-chocs en PETg.
• Manchon pare-chocs en tôle perforée.

Principaux composants

• Écrous
• Bride
• Tige filetée
• Cylindre en verre borosilicaté
• Joint

Dimensions (NPS sélectionnés avec valeurs clés)

• NPS 1/2": LK 60 mm · DF 35 mm · D 95 mm · PS 16 barg
• NPS 3/4": LK 70 mm · DF 43 mm · D 105 mm · PS 16 barg
• NPS 1": LK 79 mm · DF 51 mm · D 115 mm · PS 16 barg
• NPS 1 1/2": LK 98 mm · DF 73 mm · D 150 mm · PS 16 barg
• NPS 2": LK 121 mm · DF 92 mm · D 165 mm · PS 16 barg
• NPS 3": LK 152 mm · DF 127 mm · D 200 mm · PS 10 barg
• NPS 4": LK 190 mm · DF 157 mm · D 230 mm · PS 10 barg
• NPS 6": LK 241 mm · DF 216 mm · D 285 mm · PS 7 barg
• NPS 8": LK 298 mm · DF 270 mm · D 345 mm · PS 5 barg

Caractéristiques / spécifications techniques

• Dénomination : 620A
• Indice de pression : Class 150 lbs (bride)
• Pression de service maximale (selon NPS) : jusqu'à 16 barg pour les petites tailles (voir dimensions par NPS)
• Résistance en température : résistant à la chaleur jusqu'à 300 °C (options dans les données techniques)
• Tailles nominales : NPS 1/2" – 8"
• Connexion de bride standard : ASME B16.5 RF 150 lbs
• Matériau standard de bride : acier inoxydable 1.4571 (316Ti); alliages spéciaux sur demande (Hastelloy®, duplex, etc.)
• Verre : verre borosilicaté 3.3 (DIN ISO 3585)
• Étanchéité : large sélection de matériaux de joints plats (>50), incl. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Conception/fabrication : conforme à AD 2000 et DGRL 2014/68/EU
• Applications : surveillance de procédés pour milieux liquides et gazeux; conception hygiénique à faible zone morte
• Fabrication sur mesure et accessoires disponibles (manchons pare-chocs, longueurs spéciales, etc.)
