Hublot d'observation pour applications industrielles Type 595

de surveillanceATEXen verre borosilicaté

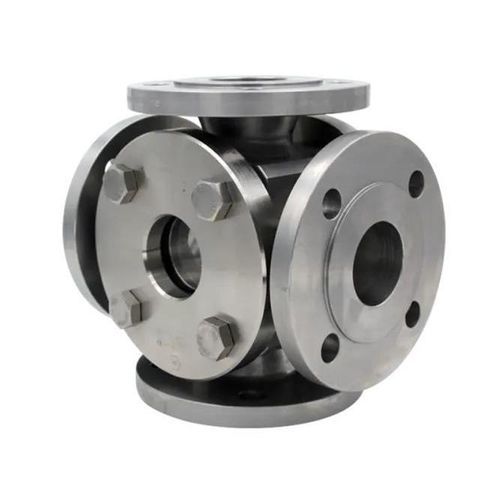

Le regard de débit type 595 est un robuste regard de débit 4‑voies en construction soudée, équipé de deux ouvertures de contrôle, conçu pour une surveillance complète des procédés et une installation aisée entre brides selon DIN EN 1092-1.

Informations produit

• Conception 4‑voies avec deux ouvertures de visibilité permettant l'observation de l'écoulement sous différents angles et un contrôle process étendu.
• Construction soudée assurant une grande robustesse mécanique ; les longueurs standard conformes à DIN EN 558-1 permettent le remplacement ou le retrofit dans des installations existantes.
• Conçu pour des pressions de service jusqu'à 400 barg ; des pressions élevées sont réalisables même pour les grandes dimensions nominales.
• Vitrage standard : borosilicate (résistance jusqu'à 280 °C). Avec une plaque de protection en mica supplémentaire ou en combinaison avec les vitrages de sécurité MAXOS® (DIN 7080), des températures jusqu'à 300 °C ou 320 °C sont possibles.
• L'étanchéité est assurée par des joints plats disponibles dans une large gamme de matériaux, incluant des joints fibreux et des matériaux plus exigeants tels que PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et autres joints de marques.

Données techniques

• Nennweiten (DN) :
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
• Nenndruck (PN) :
  • 16
  • 40
  • 63
  • 100
  • 160
  • 250
  • 320
  • 400
• Options de température :
  • 80 °C
  • 130 °C
  • 150 °C
  • 175 °C
  • 180 °C
  • 200 °C
  • 280 °C
  • 300 °C
  • 320 °C
• Options :
  • Racleur SGW avec lame en PTFE ou en silicone
  • Lampe LED pour zones Ex et non‑Ex
  • Revêtement FEP ou Halar®
  • Disques de protection en mica
  • Double vitrage type 595D
  • Constructions spéciales / réalisations sur mesure
• Remarques dessins / dimensions :
  • Longueur totale (BL) exécutée selon DIN EN 558-1 FTF 2 lorsque cela est constructivement possible.
  • Raccords à brides selon DIN EN 1092-1.
  • Vue libre (D1) par DN :
    • DN 50 : D1 = 100
    • DN 65 : D1 = 150
    • DN 80 : D1 = 175
    • DN 100 : D1 = 175
    • DN 125 : D1 = 175
    • DN 150 : D1 = 175
    • DN 200 : D1 = 240

Caractéristiques / spécifications techniques

• Pression maximale de service : jusqu'à 400 barg.
• Médias concernés : adapté aux fluides liquides et gazeux.
• Dimensions nominales disponibles : DN 50–200.
• Matériau de vitrage standard : borosilicate ; protection température supérieure avec mica ou vitrage de sécurité MAXOS® selon DIN 7080.
• Longueur face-à-face : standard selon DIN EN 558-1 (FTF 2) lorsque applicable.
• Raccords brides : conformité DIN EN 1092-1.
• Plus de 50 options de matériaux d'étanchéité disponibles ; solutions d'étanchéité sur mesure possibles.
• Accessoires disponibles (ex. racleur pour vitrage, lampes LED, écrans de protection FEP, disques ronds en mica).
• Fabrication sur mesure et constructions spéciales possibles sur demande.
• Marque : ACI Industriearmaturen GmbH
• Modèle : type 595
