Testeur d'impédance UHV-370

de tensionde phasede fonctionnement

Présentation du produit

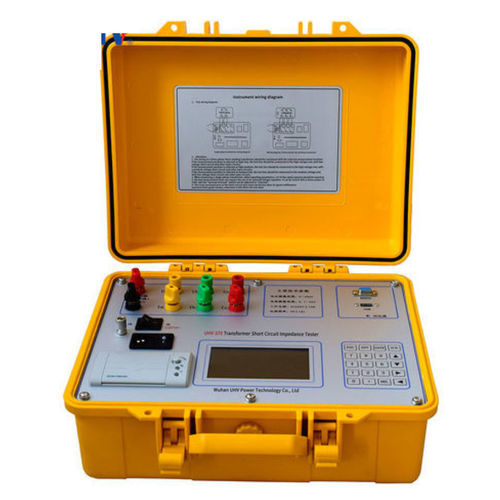

Le UHV-370 est un testeur portable d'impédance de court-circuit pour transformateur, conçu pour la détection rapide sur site des déformations d'enroulement et la mesure de l'impédance de court-circuit. Il associe une large plage de mesure de tension et de courant à un écran tactile 7,0 pouces et une horloge haute précision intégrée pour une utilisation intuitive et des résultats horodatés.

Paramètres du produit
L'appareil utilise une méthode de connexion primaire et ne nécessite pas de régulateur de tension externe. Après saisie des paramètres de test, l'instrument lance le test triphasé automatique et calcule le pourcentage d'erreur d'impédance pour chaque phase, fournissant des résultats numériques clairs pour une évaluation rapide de l'état des enroulements.

Paramètres techniques
Plage de mesure de tension : 5~400 V
Plage de mesure de courant : 0,1~20 A
Précision de mesure : 0,2 d
Alimentation : AC 220 V ±10%
Fréquence : 50 Hz
Température de fonctionnement : -10 ℃ à 50 ℃
Humidité ambiante : ≤85% RH
Poids net : 6 kg

Fonctionnalités

• Alimentation sur réseau AC 220 V ; alimente automatiquement les enroulements AB, BC et CA et collecte simultanément les données de phase.
• Test triphasé automatique avec connexion primaire (pas de connexion inverse des fils de test requise).
• Prise en charge des tests monophasés et triphasés, modes manuel ou automatique.
• Ajustement automatique du courant de sortie en fonction de l'impédance de l'objet testé.
• Mesures réalisables sans régulateur de tension externe.
• Mesure de l'impédance de séquence zéro.
• Support de mesure d'inductance.
• Écran tactile 7,0 pouces avec guide à l'écran et menu en chinois pour simplifier l'utilisation.
• Fonctions d'impression et de stockage des résultats ; format compact et poids réduit pour une utilisation sur site.

Spécifications techniques

• Modèle : UHV-370
• Plage de mesure de tension : 5~400 V
• Plage de mesure de courant : 0,1~20 A
• Précision de mesure : 0,2 d
• Alimentation : AC 220 V ±10%
• Fréquence : 50 Hz
• Température de fonctionnement : -10 ℃ à 50 ℃
• Humidité ambiante : ≤85% RH
• Poids net : 6 kg
• Écran : écran tactile 7,0 pouces avec guide à l'écran
• Horloge interne haute précision pour l'horodatage des mesures
• Fonctions : test triphasé automatique (connexion primaire), test monophasé/triphasé, calcul automatique du pourcentage d'erreur d'impédance, mesure d'impédance de séquence zéro et d'inductance, ajustement automatique du courant, impression et stockage

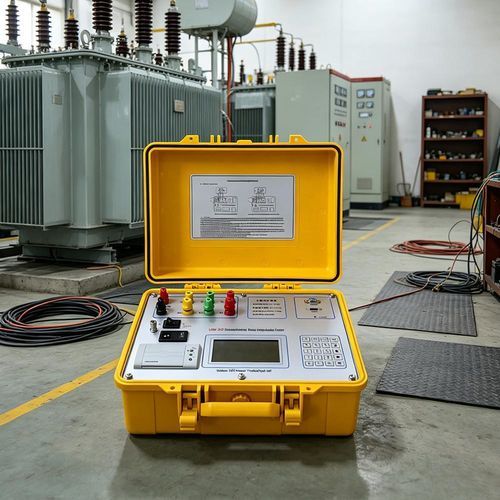

• Application : détection rapide sur site des déformations d'enroulement de transformateur et mesure de l'impédance de court-circuit
