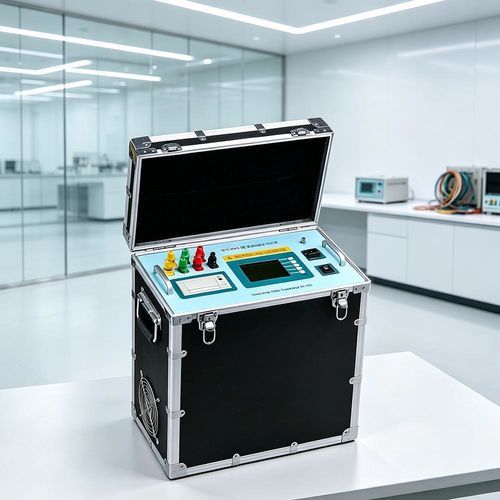

Testeur DC UHV-S10A

anti-effractionde circuit intégrépour transformateur

Présentation
L'instrument fournit une forte intensité de sortie avec sélection automatique du courant pour une utilisation simplifiée. Il intègre un circuit de protection fiable et est logé dans un boîtier industriel en plastique léger, facile à transporter.

Paramètres du produit
Ce testeur rapide de résistance CC est un appareil de nouvelle génération conçu pour mesurer la résistance CC des transformateurs, optimisé pour la mesure simultanée des enroulements triphasés des transformateurs de grande puissance. Il permet de tester en une seule opération les trois enroulements, réduisant ainsi le temps de mesure sur site.

Paramètres techniques
Courants d'essai (monophasé) : 1A, 5A, 10A, 20A
Courants d'essai (triphasé) : 1A, 5A, 10A
Plages de mesure (monophasé) : 1A 10mΩ ～ 20Ω ; 5A 1mΩ ～ 4Ω ; 10A 1mΩ ～ 2Ω ; 20A 1mΩ ～ 1Ω
Plages de mesure (triphasé, par phase) : 1A 10mΩ ～ 6Ω ; 5A 1mΩ ～ 1Ω ; 10A 1mΩ ～ 0,6Ω
Précision de mesure : ±(0,2% pleine échelle ± 2 digits)
Résolution maximale : 0,1 mΩ
Capacité de stockage : 150 groupes
Alimentation : AC 220V ±22V, 50Hz ±2Hz
Environnement de travail : Température ambiante 0°–40°C ; humidité relative ≤80%

Fonctionnalités

• Mesure DC simultanée des enroulements triphasés du transformateur, permettant un test complet en une seule opération.
• Compatible avec les changeurs de prises sous charge : pas de décharge nécessaire avant réglage, réduisant le temps de mesure à environ un tiers par rapport aux mesures monophasées séquentielles.
• Grand écran LCD avec interface graphique claire pour une utilisation intuitive et un paramétrage simple.
• Imprimante intégrée et grande mémoire non volatile pour stocker et imprimer les résultats sur site.
• Mesures stables et rapides avec bonne répétabilité — adapté aux mesures sur le terrain de la résistance CC des transformateurs.

Précautions

• Lors de la mesure d'un transformateur régulateur de tension non chargé, attendrez la fin de l'indication de décharge avant de commuter le changeur de prises.
• Ne pas débrancher le câblage pendant la mesure.
• Si la barre de progression de charge et la valeur de courant restent bloquées, la résistance de l'enroulement peut dépasser la plage sélectionnée ; appuyez sur 'Exit', choisissez une autre plage de courant et réessayez.
• Pour le remplacement des fusibles ou accessoires, utilisez des pièces du même modèle que l'appareil.

Caractéristiques / spécifications techniques

• Modèle : UHV‑S10A
• Fonction : Mesure rapide de la résistance CC des enroulements de transformateur avec test triphasé simultané
• Courants d'essai (monophasé) : 1A, 5A, 10A, 20A
• Courants d'essai (triphasé) : 1A, 5A, 10A
• Plages de mesure : voir la section Paramètres techniques
• Précision : ±(0,2% pleine échelle ± 2 digits)
• Résolution : 0,1 mΩ
• Capacité de stockage : 150 groupes
• Alimentation : AC 220V ±22V, 50Hz ±2Hz
• Conditions de fonctionnement : 0°–40°C, humidité relative ≤80%
• Affichage : Grand écran LCD graphique
• Options : Imprimante frontale intégrée, mémoire non volatile de grande capacité
