Système de test de tangente delta UHV-340

pour la recherche et développementde laboratoirepour l'industrie électronique

Présentation

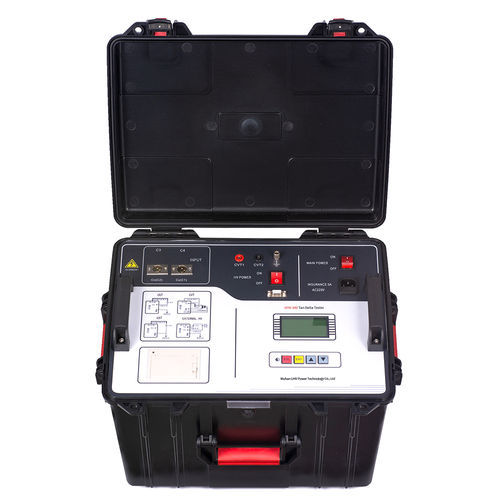

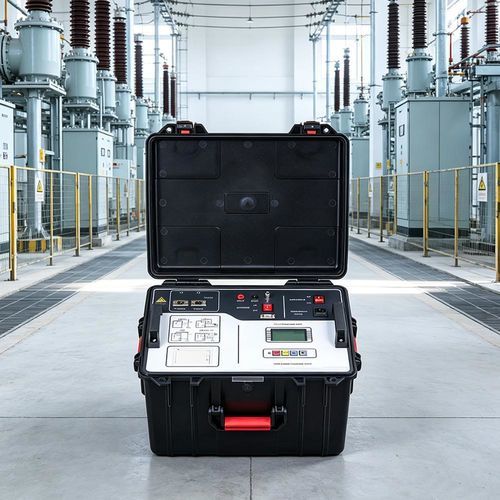

Le UHV-340 est un testeur Tan Delta entièrement automatique et de haute précision pour la mesure du tangent de perte diélectrique (tgδ) et de la capacitance (Cx) des transformateurs et autres équipements haute tension en centrales et postes. Il utilise la conversion de fréquence et l'analyse numérique pour garantir la précision en environnement de champ électrique fort.

Fonctionnalités principales

• Anti-interférence par conversion de fréquence : mesures stables même sous 200% d'interférences, adapté aux essais sur site.
• Mesure haute précision : fréquence flottante, analyse numérique de forme d'onde et auto-étalonnage de pont avec condensateur étalon trois extrémités ; cohérence en connexion directe/inverse.
• Résistance d'entrée < 2 Ω sur toute la plage pour minimiser l'influence de la capacité parasite des câbles de test.
• Possibilité de connexion à une coupelle d'huile externe pour essais d'huile isolante et d'électrodes pour matériaux solides.
• Identification automatique de la fréquence système (50 Hz / 60 Hz) et compatibilité générateur ; tolère de fortes fluctuations de fréquence.
• Modèles intégrés de mesure série et parallèle pour compatibilité avec plateformes d'étalonnage et vérification instrumentale.
• Protections multiples : haute/basse tension, mise à la terre et limites pour mesures CVT ; pas de sortie 10 kV en cas de mesure CVT incorrecte.
• Suivi automatique de tension pour compenser l'augmentation de tension lors de la mesure de grandes capacités (anti « augmentation de capacité »).
• Conception résistante aux vibrations pour le transport longue distance ; câble haute tension isolé inclus.
• Interface condensateur étalon externe ; suivi automatique de la fréquence d'alimentation (40 Hz–70 Hz) ; prise en charge d'alimentations en fréquence ou résonantes pour essais haute tension grande capacité.
• Alerte en cas de mauvaise décharge de contact pour faciliter l'identification du câblage ; option imprimante thermique ; horloge/calendrier et stockage de 100 jeux de données.

Caractéristiques / spécifications techniques

• Sortie haute tension : 0,5–10 kV, paliers de 500 V (20 niveaux) ; puissance : 1500 VA.
• Précision : tgδ : ±(lecture × 1,5% + 0,06%) ; Cx : ±(lecture × 1,5% + 5 pF).
• Résolution : tgδ : 0,001% ; Cx : 0,001 pF.
• Plage de mesure : tgδ : 0,001%–100%.
• Capacitance interne HV : 3 pF–60000 pF / 10 kV ; 60 pF–1 µF / 0,5 kV.
• Capacitance externe HV : 3 pF–1,5 µF / 10 kV ; 60 pF–30 µF / 0,5 kV.
• Test CVT (rapport variable) : précision ±(lecture × 1%) ; plage 10–99 999 ; précision de phase ±0,1° ; phase 0–359,9°.
• Alimentation : AC 220 V ±10%, 50/60 ±1 Hz.
• Méthodes de mesure : fréquences individuelles (45/50/55/60/65 Hz) et modes de conversion automatique (50D : 45Hz/55Hz ; 60D : 55Hz/65Hz).
• Adaptation aux harmoniques : ≤ 3%.
• Température d'utilisation : -15 ℃–50 ℃ ; humidité relative < 80%.
• Dimensions : 460 × 345 × 345 mm ; poids : 35 kg.
