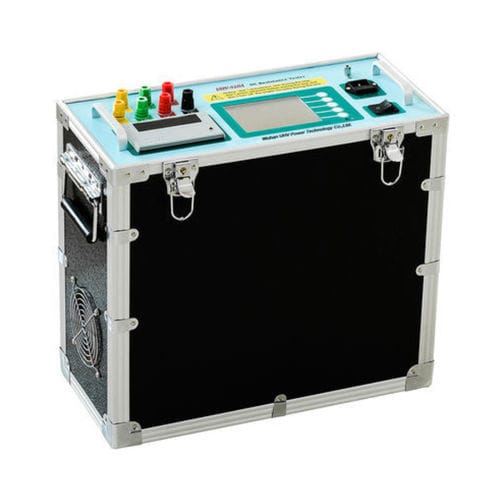

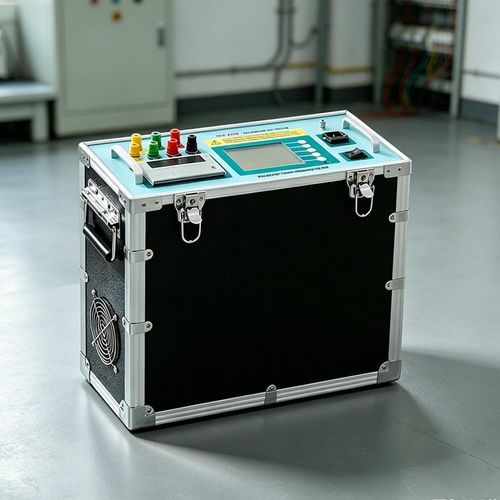

Testeur anti-effraction UHV-S20A

pour transformateurpour sous-stationpour système d'alimentation

Présentation
Permet de tester simultanément la résistance CC des enroulements triphasés du transformateur. Équipé de fonctions de protection complètes et d’un écran LCD avec menu en anglais pour une utilisation intuitive.

Paramètres du produit
Le testeur de résistance CC triphasé est un instrument de dernière génération destiné à la mesure de la résistance CC des transformateurs, optimisé pour les enroulements triphasés de grande capacité. Il permet la mesure simultanée des trois phases pour réduire le temps de test et simplifier les interventions sur site.

Paramètres techniques

• Modes de mesure : Monophasé (biphasé) et Triphasé
• Positions de courant (monophasé) : 1A, 5A, 10A, 20A, 40A
• Positions de courant (triphasé) : 1A, 5A, 10A, 20A
• Plage de mesure (monophasé par position) : 1A : 10 mΩ–20 Ω ; 5A : 1 mΩ–4 Ω ; 10A : 1 mΩ–2 Ω ; 20A : 1 mΩ–1 Ω ; 40A : 1 mΩ–0,5 Ω
• Plage de mesure (triphasé, chaque phase par position) : 1A : 10 mΩ–6 Ω ; 5A : 1 mΩ–1 Ω ; 10A : 1 mΩ–0,6 Ω ; 20A : 1 mΩ–0,3 Ω
• Résolution maximale : 0,1 mΩ
• Précision de mesure : ±0,2 % (plage complète) ±2 digits
• Stockage des données : 150 groupes
• Alimentation : AC 220V ±22V, 50Hz ±2Hz
• Environnement de travail : température 0℃–40℃ ; humidité relative ≤80 % RH

Fonctionnalités

• Mesure triphasée simultanée pour réduire significativement le temps de test des transformateurs
• Mesures CC rapides et précises des enroulements
• Protections complètes pour une utilisation sûre sur le terrain
• Conception compacte, transport facile
• Écran LCD avec menu en anglais pour une prise en main simple
• Bonne répétabilité des données, haute précision et forte immunité aux interférences

Caractéristiques / spécifications techniques

• Modèle : UHV-S20A
• Application : mesure de la résistance CC des enroulements de transformateurs (monophasé et triphasé)
• Gammes de courant : jusqu’à 40A (monophasé) ; jusqu’à 20A par phase (triphasé)
• Plages de mesure : à partir de 1 mΩ jusqu’à plusieurs dizaines d’ohms selon la position de courant
• Résolution : 0,1 mΩ
• Précision : ±0,2 % (plage complète) ±2 digits
• Mémoire : 150 groupes
• Alimentation : AC 220V ±22V, 50Hz ±2Hz
• Conditions de travail : 0℃–40℃, ≤80 % RH
• Fonctions principales : test triphasé simultané, protections multiples, conception portable, menu LCD
