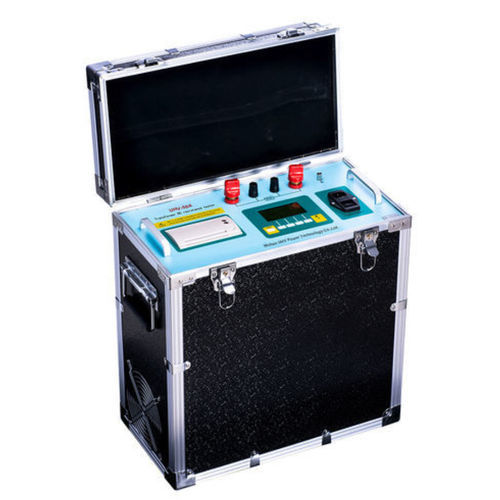

Testeur anti-effraction UHV-50A

d'intégritéDCpour enroulement statorique

Présentation
Le testeur de résistance d'enroulement CC UHV-50A adopte une architecture d'alimentation actualisée pour assurer des performances stables, des mesures rapides et une bonne reproductibilité des données. Il est conçu pour la mesure précise de la résistance CC des enroulements de transformateurs et des équipements inductifs de forte puissance, utilisable en production, R&D et maintenance sur site.

Paramètres techniques
Courants d'essai : 2,5 A, 5 A, 10 A, 20 A, 50 A
Plages de mesure : 2,5 A : 10 mΩ – 8 Ω ; 5 A : 1 mΩ – 4 Ω ; 10 A : 1 mΩ – 2 Ω ; 20 A : 1 mΩ – 1 Ω ; 50 A : 1 mΩ – 500 mΩ
Précision de mesure : ±0,2 % de l'échelle complète ±2 digits
Stockage des données : 255 enregistrements
Affichage : écran LCD, résistance affichée sur 4 1/2 digits
Résolution maximale : 0,1 μΩ
Alimentation : CA 220 V ±22 V, 50 Hz ±2 Hz (fusible 5 A)
Puissance maximale consommée : 1500 W (à 10 A)
Environnement de fonctionnement : 0 °C à 40 °C ; humidité relative ≤ 80 %
Dimensions : 440 × 230 × 490 mm
Poids : 16 kg (avec accessoires)

Fonctionnalités

• Format compact et poids réduit, adapté aux ateliers et interventions sur site.
• Interface par menu en chinois pour des procédures reproductibles.
• Cycle de mesure rapide, résultats stables et précis.
• Fonctions de décharge automatique et d'indication de décharge pour limiter les erreurs de manipulation et garantir la sécurité.

Importance de l'instrument
La mesure précise de la résistance CC permet d'évaluer l'intégrité des enroulements, de diagnostiquer des défauts et de vérifier la qualité des connexions dans les transformateurs et équipements inductifs. L'appareil applique la loi d'Ohm : une injection de courant contrôlée et une mesure de tension sont converties par l'électronique en une valeur de résistance fiable pour la maintenance et le contrôle qualité.

Zone d'application
Le UHV-50A trouve son application dans la fabrication et les essais de transformateurs, la maintenance des réseaux électriques, la production d'équipements électriques, les laboratoires R&D et partout où des mesures de très faible résistance sont nécessaires (procédés semi‑conducteurs, recherche en matériaux, essais d'impédance biomédicale).

caractéristiques / spécifications techniques

• Modèle : UHV-50A
• Courants d'essai disponibles : 2,5 A / 5 A / 10 A / 20 A / 50 A
• Plages de mesure typiques : 2,5 A (10 mΩ–8 Ω), 5 A (1 mΩ–4 Ω), 10 A (1 mΩ–2 Ω), 20 A (1 mΩ–1 Ω), 50 A (1 mΩ–500 mΩ)
• Précision : ±0,2 % de la pleine échelle ±2 digits
• Stockage : jusqu'à 255 enregistrements
• Affichage : LCD, 4 1/2 digits
• Résolution maximale : 0,1 μΩ
• Alimentation : CA 220 V ±22 V, 50 Hz ±2 Hz (fusible 5 A)
• Consommation maximale : 1500 W (à 10 A)
• Environnement : 0 °C à 40 °C ; humidité relative ≤ 80 %
• Dimensions : 440 × 230 × 490 mm
• Poids : 16 kg (avec accessoires)
• Sécurité : décharge automatique et indicateur de décharge
