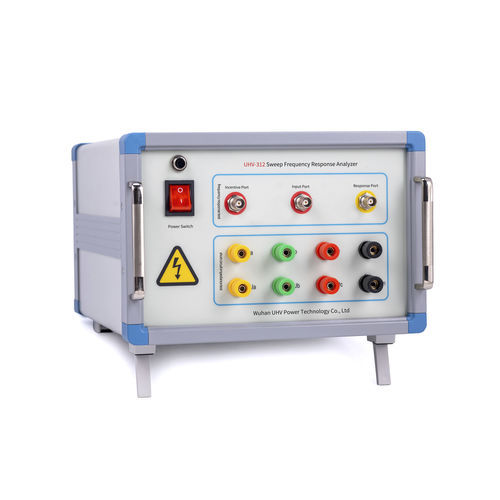

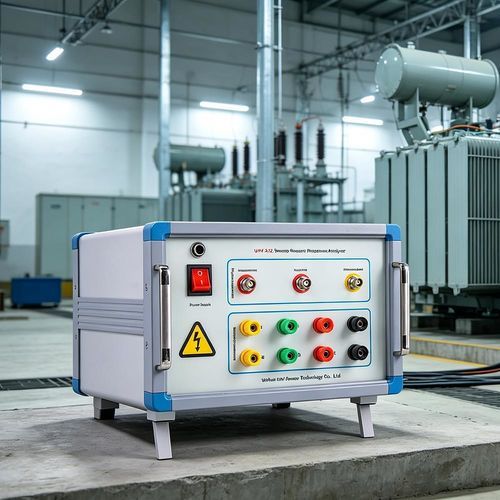

Analyseur de réponse en fréquence UHV-312

pour réseaux électriques triphaséspour réseaux électriques monophaséspour test

Présentation
Le UHV-312 est un analyseur de réponse en fréquence par balayage conçu pour le diagnostic des enroulements de transformateurs. Il prend en charge la méthode de réponse en fréquence (balayage) et la méthode d'impédance en court-circuit basse tension, stocke les résultats dans une base de données et intègre une fonction de mesure d'inductance. L'instrument est adapté à l'usage sur site et compatible avec les plateformes Windows modernes.

Paramètres produit
Le UHV-312 est développé pour les transformateurs de grande et moyenne puissance. Il utilise un échantillonnage CA synchrone de haute précision et un traitement numérique FFT des signaux de tension et courant pour fournir des mesures stables et reproductibles. Il supporte la mesure automatique triphasée ou la mesure monophasée avec court-circuit fiable du côté basse tension. Après saisie des paramètres du transformateur, l'appareil teste automatiquement et calcule l'impédance et le pourcentage d'erreur d'impédance par phase. L'affichage des formes d'onde tension/courant facilite le diagnostic sur site.

Paramètres techniques

• Vitesse de mesure : enroulement monophasé 1–2 minutes
• Tension de sortie (méthode impédance) : jusqu'à 20 Vpp (ajustement automatique)
• Impédance de sortie : 50 Ω
• Impédance d'entrée : 1 MΩ (canal réponse avec résistance de 50 Ω intégrée)
• Plage de balayage : 100 Hz – 2 MHz
• Précision de fréquence : 0,005 %
• Fréquence d'échantillonnage : 100 MSPS
• Mode de balayage : linéaire ou logarithmique ; points configurables
• Affichage des courbes : courbe amplitude-fréquence ; vue oscilloscopique tension/courant
• Plage dynamique : −120 dB à 20 dB
• Plage tension (méthode impédance) : 0–220 V
• Plage courant (méthode impédance) : 0–10 A
• Fréquence d'essai d'impédance : 50 Hz / 60 Hz

Fonctionnalités

• La méthode de réponse en fréquence mesure les caractéristiques des enroulements sans démonter le capot du transformateur, permettant de détecter précisément déformations, gonflements ou déplacements axiaux (adapté aux transformateurs ≥66 kV).
• Mesure rapide : 1–2 minutes par enroulement (monophasé).
• Excellente précision en fréquence (0,005 %) et large plage dynamique pour une analyse détaillée.
• Isolation 5000 V pour protéger l'ordinateur de test.
• Fonction oscilloscopique intégrée pour le suivi en temps réel des conditions d'essai.
• Chargement simultané jusqu'à 9 courbes avec calcul automatique des paramètres et comparaison diagnostique.
• Logiciel d'analyse conforme aux normes DL/T911-2016 et IEC60076-18.
• La méthode d'impédance en court-circuit fonctionne sans régulateur externe et peut appliquer automatiquement la tension aux enroulements HV AB/BC/CA, collecter les données synchrones et calculer les pourcentages d'erreur d'impédance.
• Stockage des données dans une base de données et export automatique vers Word (si Office installé) ou rapports JPG pour faciliter la génération de rapports.
• Mesure d'inductance intégrée.
• Interface logicielle intuitive et fonctionnement par une seule touche pour simplifier les opérations sur site.

Caractéristiques / spécifications techniques

• Modèle : UHV-312
• Plage de balayage : 100 Hz – 2 MHz
• Précision de fréquence : 0,005 %
• Fréquence d'échantillonnage : 100 MSPS
• Vitesse de mesure : enroulement monophasé 1–2 minutes
• Tension de sortie (méthode impédance) : jusqu'à 20 Vpp (ajustement automatique)
• Impédance de sortie : 50 Ω
• Impédance d'entrée : 1 MΩ (canal réponse avec 50 Ω de correspondance)
• Modes de balayage : linéaire ou logarithmique ; fréquence et points configurables
• Affichage : courbe amplitude–fréquence et oscilloscopique
• Plage dynamique : −120 dB à 20 dB
• Plages de mesure d'impédance : tension 0–220 V, courant 0–10 A
• Fréquence d'essai : 50 Hz / 60 Hz
• Protection d'isolation : 5000 V
• Logiciel / plateforme : stockage en base de données, génération automatique de rapports (Word/JPG), compatible Windows 2000/XP/7/8/10/11
• Normes : DL/T911-2016, IEC60076-18
