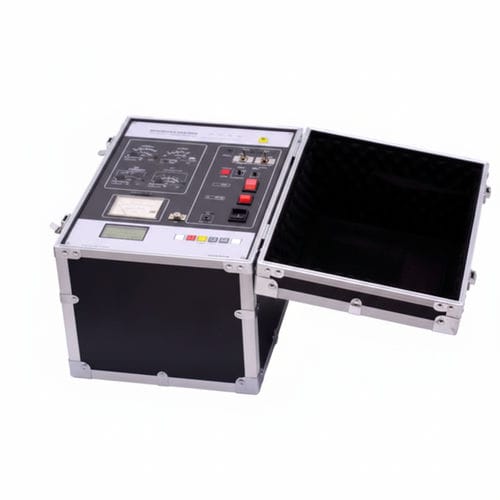

Testeur diélectrique UHV-341

d'isolementde capacitéhaute tension

Le UHV-341 est un testeur portable Tan Delta (facteur de dissipation) destiné au diagnostic de la détérioration liée à l'humidité et des défauts locaux de l'isolation des transformateurs et équipements électriques. Il s'adresse aux opérations de fabrication, d'installation, de réception et aux essais préventifs.

Présentation / Capacités

• Effectue les mesures du facteur de dissipation (tgδ) et de la capacité (Cx) pour l'isolation des transformateurs et composants associés ; prise en charge de la mesure simultanée C1/C2 lors des essais d'auto-excitation CVT.
• Mesure de blindage basse tension en câblage inverse pour conditions de mise à la terre du bus CVT, permettant d'obtenir la perte diélectrique sur câblage inverse 10 kV sans retirer le câblage.
• Fonctions intégrées de mesure de la tension appliquée et de mesure auxiliaire CN.
• Précision adaptée aux essais de perte diélectrique d'huile avec gobelet d'huile standard et câbles de test dédiés.
• Technologie de conversion de fréquence réduisant les interférences 50 Hz sur site pour des résultats fiables en environnements à fortes interférences électromagnétiques.
• Protection contre les surintensités empêchant les dommages de l'instrument en cas de court-circuit ou de rupture de l'échantillon.
• Inclus : condensateur standard et alimentation haute tension pour simplifier les essais sur site et réduire le câblage.
• Grand écran LCD avec menus et invites pour une opération intuitive (interface du poste en caractères chinois).

Caractéristiques techniques

• Sortie haute tension : 0,5 ～ 10 kV ; 20 positions (augmentation de 500 V par position) ; capacité : 1500 VA.
• Précision : tgδ : ±(lecture × 1 % + 0,06 %) ; Cx : ±(lecture × 0,5 % + 5 pF).
• Résolution : tgδ : 0,001 % ; Cx : 0,001 pF.
• Plage de mesure : tgδ : 0,001 % < tgδ < 100 %.
• Plage de capacité HV interne : 3 pF ～ 60000 pF / 10 kV ; 60 pF ～ 1 µF / 0,5 kV.
• Plage de capacité HV externe : 3 pF ～ 1,5 µF / 10 kV ; 60 pF ～ 30 µF / 0,5 kV.
• Alimentation : AC 220 V ±10 %, 50/60 ±1 Hz.
• Méthodes de mesure : modes à fréquence unique : 45 Hz, 50 Hz, 55 Hz, 60 Hz, 65 Hz ; modes double-fréquence : 45/55 Hz, 55/65 Hz, 47,5/52,5 Hz (conversion automatique).
• Adaptation harmonique : ≤ 3 %.
• Conditions d'utilisation : température ambiante -15 ℃ ～ 50 ℃ ; humidité < 80 % (sans condensation).
• Dimensions (L × W × H) : 460 × 345 × 345 mm.
• Poids : 35 kg.
• Noms alternatifs : Testeur de facteur de dissipation ; Testeur Tan Delta pour transformateur.
