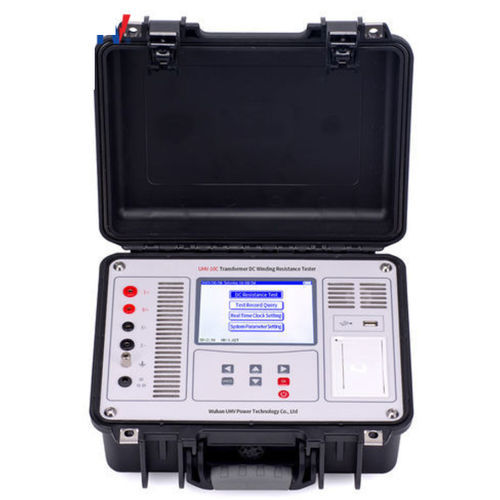

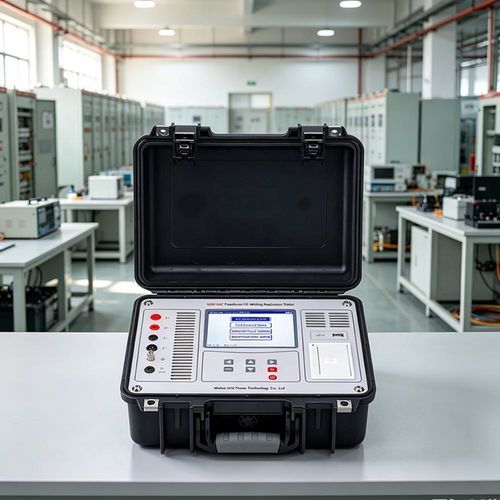

Testeur sécurité UHV-10C

anti-effractionpour enroulement statoriquepour équipement électrique

Aperçu
Batterie lithium de grande capacité intégrée, format compact et portable. Vitesse de mesure élevée et grande précision. Équipé d'une fonction de conversion résistance‑température (RT) pour analyses directes.

Paramètres du produit
Ce testeur de résistance d'enroulement CC pour transformateurs est conçu pour une utilisation sur le terrain et en atelier, pour transformateurs, réacteurs et autres composants inductifs, ainsi que pour des échantillons résistifs (barres omnibus, contacts de commutation). La conception portable avec batterie intégrée permet des campagnes de mesure sans alimentation secteur.

Paramètres techniques
Test de résistance directe
Rapport courant | Plage de mesure | Rapport courant | Plage de mesure
10 A | 500μΩ ~ 200mΩ | 100 mA | 10Ω ~ 200Ω
5 A | 10mΩ ~ 1Ω | 10 mA | 50Ω ~ 2kΩ
1 A | 100mΩ ~ 20Ω | 1 mA | 500Ω ~ 50kΩ

Indice technique
Précision: ±(Reading × 0.2% + 2 digits) | Résolution maximale: 0.1μΩ

Conditions d'utilisation et apparence
Alimentation: Batterie lithium intégrée ou chargeur externe (entrée chargeur 100 ~ 240 VAC, 50/60 Hz)
Tension/courant de charge: 16.8 V / ≤2 A | Temps de charge: ≈4 heures | Autonomie par charge: >8 heures
Poids appareil: 3,6 kg (hors câbles de test) | Dimensions (appareil): 325 × 225 × 125 mm
Température de service: -10℃ ~ 50℃ | Humidité relative: ≤90% (sans condensation)

Fonctionnalités

• Alimentation double: batterie lithium intégrée ou chargeur secteur 220 V adaptatif pour utilisation sur site ou en atelier.
• Sortie courante sélectionnable jusqu'à 10 A (≤10 A / 25 V) avec auto‑gammage pour mesures rapides et sûres.
• Plage de mesure étendue: de 500μΩ à 50 kΩ selon l'échelle de courant sélectionnée.
• Conversion résistance‑température: calcul RT intégré pour fournir des valeurs de résistance corrigées en température.
• Protections complètes: détection back‑EMF, circuit ouvert, coupure d'alimentation et surtempérature avec alarmes.
• Écran 5,6" lisible en plein soleil pour lecture claire en extérieur.
• Sortie et rapport: mémoire locale et export USB; support d'imprimante externe pour rapports instantanés.

Précautions

• Tester l'enroulement de régulation de tension à vide; il est interdit de commuter le changeur de prises à vide pendant l'essai ou avant la décharge.
• Pendant l'essai ou la décharge, ne pas retirer les câbles de test ni couper l'interrupteur d'alimentation.
• Lors de l'essai d'un transformateur, les enroulements du côté non mesuré doivent être en circuit ouvert.

Caractéristiques / spécifications techniques

• Modèle: UHV-10C
• Plages de courant de mesure: 10 A, 5 A, 1 A, 100 mA, 10 mA, 1 mA
• Plages de mesure de résistance: 500μΩ ~ 200mΩ; 10mΩ ~ 1Ω; 100mΩ ~ 20Ω; 10Ω ~ 200Ω; 50Ω ~ 2kΩ; 500Ω ~ 50kΩ
• Précision: ±(Reading × 0.2% + 2 digits)
• Résolution maximale: 0.1μΩ
• Alimentation: Batterie lithium intégrée ou chargeur externe (100 ~ 240 VAC, 50/60 Hz)
• Tension/courant de charge: 16.8 V / ≤2 A
• Temps de charge: ≈4 heures; Autonomie: >8 heures par charge complète
• Poids (appareil): 3,6 kg (sans câbles de test)
• Dimensions (appareil): 325 × 225 × 125 mm
• Température de service: -10℃ ~ 50℃
• Humidité relative: ≤90% (sans condensation)
• Affichage: LCD couleur industriel 5,6" (lisible au soleil)
• Sortie données: mémoire locale et export USB; prise en charge d'imprimante externe
• Sécurité: protections contre back‑EMF, circuit ouvert, coupure d'alimentation et surtempérature avec alarmes
