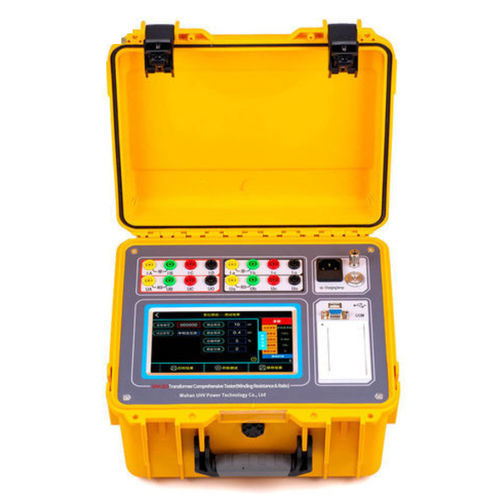

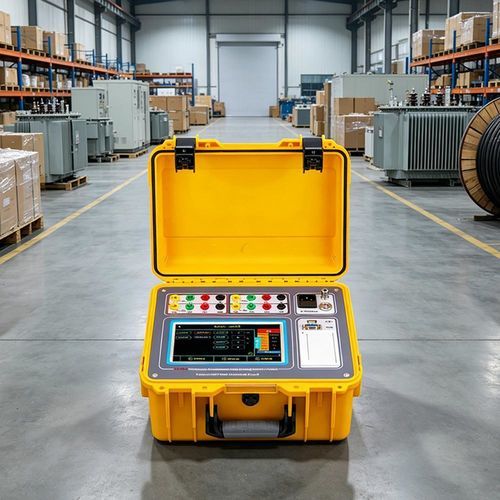

Testeur de capacité UHV-323

de puissanceanti-effractionpour équipement à 1 et 3 phases

Aperçu
Une seule connexion permet d'effectuer les essais de résistance d'enroulement (DC) et de rapport de transformation. Plusieurs interfaces filaires et sans fil facilitent l'extension des fonctions et le transfert des données. Écran industriel 7 pouces avec interface claire pour une interaction opérateur efficace.

Paramètres produit
Le système double fonction pour transformateurs de distribution (résistance directe + rapport de transformation + niveau d'efficacité énergétique) est alimenté par une batterie lithium intégrée de grande capacité (7.8AH) et permet d'exécuter les trois essais sur site.

Paramètres techniques
Essai résistance d'enroulement
Courants de sortie : 20A, 10A, 5A, 1A, 0.1A, ≤10mA
Plages de mesure : 20A : 0,5mΩ–100mΩ ; 10A : 1,0mΩ–300mΩ ; 5A : 10mΩ–1,0Ω ; 1A : 200mΩ–6,0Ω ; 0,1A : 2,0Ω–60Ω ; ≤10mA : 30Ω–50kΩ
Précision : ±(lecture × 0,2% + 2 digits)

Essai rapport de transformation
Plage de mesure : 0,9–10000
Précision : ±(lecture × 0,1% + 2 digits) (≤500) ; ±(lecture × 0,2% + 2 digits) (500–3000] ; ±(lecture × 0,3% + 2 digits) (>3000)
Résolution : 0,9–9,9999 : 0,0001 ; 10–99,999 : 0,001 ; 100–999,99 : 0,01 ; ≥10000 : 1

Conditions d'utilisation et apparence
Alimentation : Batterie lithium intégrée 7.8AH ; Chargeur : AC 220V
Température de service : -10℃ à 50℃
Humidité relative : ≤90% (sans condensation)
Poids / Dimensions : 6,5 kg ; 318 × 280 × 204 mm

Fonctionnalités

• Une seule connexion exécute les tests de résistance directe et de rapport de transformation, réduisant le temps d'installation.
• Mode résistance directe : essais automatiques triphasés des enroulements Yn, Y et △ et calcul du déséquilibre triphasé ; sortie max 20A pour mesures de très faibles résistances sur bobines BT.
• Mode rapport : prise en charge des transformateurs triphasés, monophasés et en Z, tests PT/CT de rapport et polarité, et fonction de test à l'aveugle.
• Interfaces filaires et sans fil pour extension fonctionnelle et export de données.
• Système embarqué Linux avec architecture dual-core A7+M4 pour exploitation sécurisée et mesures en temps réel.
• Écran industriel 7 pouces et chargeur intégré pour usage terrain.

Caractéristiques techniques

• Modèle : UHV-323
• Fonctions : résistance directe (winding DC resistance) ; rapport de transformation (turns ratio) ; évaluation du niveau d'efficacité énergétique
• Courants de sortie : 20A, 10A, 5A, 1A, 0.1A, ≤10mA
• Plages de mesure résistance : 0,5mΩ–50kΩ selon plage
• Précision résistance : ±(lecture × 0,2% + 2 digits)
• Plage rapport : 0,9–10000 ; précision et résolution comme indiqué ci‑dessus
• Alimentation : Batterie lithium intégrée 7.8AH ; Chargeur : AC 220V
• Température : -10℃ à 50℃
• Humidité relative : ≤90% (sans condensation)
• Poids / Dimensions : 6,5 kg ; 318 × 280 × 204 mm
