Testeur de capacité UHV-321

d'impédanced'ordre de phasesde puissance

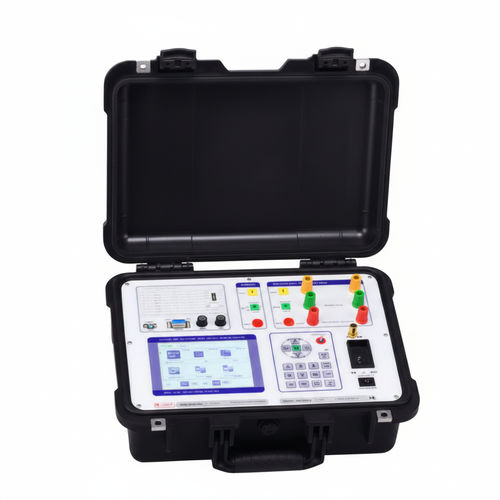

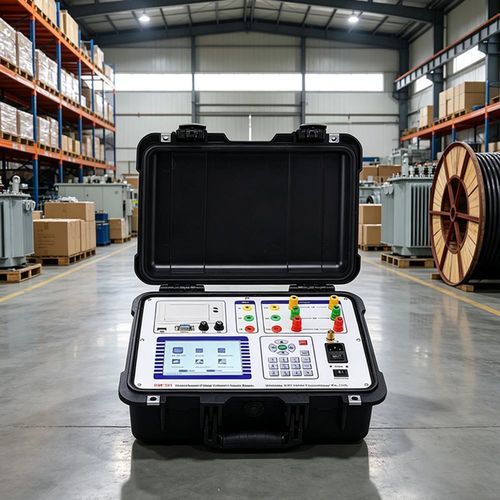

Le UHV-321 est un appareil portable conçu pour la mesure de la capacité des transformateurs, l'analyse des caractéristiques à vide et la mesure des pertes en court-circuit sur transformateurs de distribution.

Fonctions principales

• Mesure de capacité pour transformateurs de distribution (30kVA–31500kVA).
• Essais de pertes à vide et pertes en court-circuit.
• Analyse harmonique avec affichage de la forme d'onde et graphique en barres pour évaluer les harmoniques multiples et le taux de distorsion harmonique total (THD).
• Vérification automatique du câblage en test triphasé et affichage du diagramme vecteur courant‑tension triphasé.
• Multiples mécanismes de correction : correction de forme d'onde, correction température, correction pour tension/courant hors-normes et correction d'étalonnage pour améliorer la précision sur site.
• Commutation automatique des plages de mesure pour le courant et la tension (0–100A ; tension ligne 0–750V / tension phase 0–450V).

Applications / usages

• Contrôles terrain et réception de transformateurs de distribution : vérification de capacité, analyse des pertes à vide et en court-circuit.
• Évaluation de la qualité de l'alimentation sur site via l'analyse harmonique.
• Adapté aux équipes de maintenance des réseaux, à la mise en service et aux essais en atelier nécessitant des corrections automatiques et l'auto-plage.

Dépannage — problèmes courants

• Pas d'affichage au démarrage : vérifier le porte-fusible AC 220V et remplacer le fusible si nécessaire.
• Écran devient noir : appuyer sur le bouton de réinitialisation et redémarrer l'appareil.
• Résultats de mesure incorrects : vérifier le câblage externe, les erreurs d'opération ou de sélection de câblage et confirmer les paramètres configurés.
• Affichage tension/courant à zéro : vérifier si le fusible de la plage de courant est grillé.

Garantie et service

• Garantie limitée et service de maintenance fournis par le fabricant.
• Maintenance gratuite pendant la période de garantie ; frais applicables en dehors de la garantie.
• Se référer à la documentation produit pour la durée de garantie et les coordonnées.

Caractéristiques techniques

• Plage de mesure de capacité : 30kVA ~ 31500kVA
• Plage de mesure de courant : 0 - 100A (commutation automatique)
• Précision de mesure du courant : ±(0,2% + 3 chiffres)
• Plage de mesure de tension : tension de ligne 0 - 750V ; tension de phase 0 - 450V (commutation automatique)
• Précision de mesure de la tension : ±(0,2% + 3 chiffres)
• Résistance d'isolement : > 100 MΩ
• Courant de fuite : < 3.5 mA
• Rigidité diélectrique : la connexion d'alimentation sur le châssis supporte 1500V ; un transformateur externe peut étendre la plage de mesure
• Plage de fréquence : 40 ~ 65 Hz (classe de précision 0.2)
• Alimentation : AC 220V ± 10%
