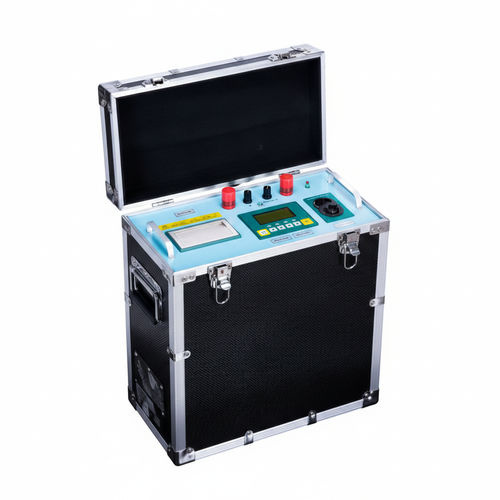

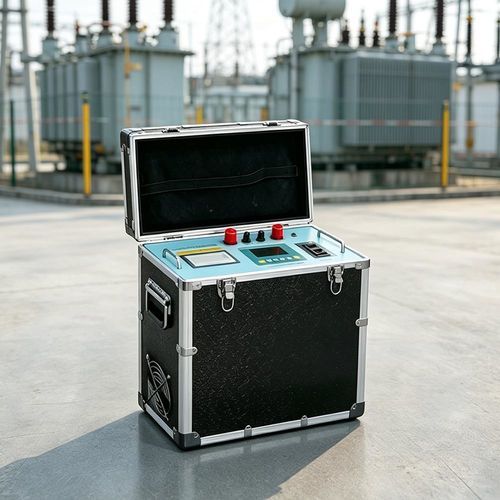

Testeur pour transformateur UHV-20A

haute tensionde basse résistanceportable

Le UHV-20A est un testeur portatif de résistance d'enroulement CC conçu pour mesurer la résistance CC des enroulements de transformateurs et de réacteurs haute tension. Il fournit des mesures rapides et reproductibles et intègre plusieurs fonctions de protection et de décharge pour les opérations d'acceptation, de maintenance et de réglage de prises.

Fonctionnalités principales

• Compact et portable : dimensions et poids réduits pour une utilisation sur site.
• Utilisation simple : commandes intuitives pour des essais efficaces.
• Mesures rapides et précises : acquisition haute vitesse avec résultats stables et reproductibles.
• Sécurité renforcée : décharge automatique et indication de décharge, protections contre la force contre-électromotrice, les coupures et les pertes d'alimentation.

Transport et stockage

• Transport : utiliser des caisses en bois et des matériaux amortissants pour éviter les dommages ; si les caisses en bois ne sont pas utilisées, ne pas empiler les appareils de manière aléatoire — empilement maximal : deux couches ; le panneau doit être orienté vers le haut pendant le transport.
• Stockage : placer l'instrument dans une pièce sèche, propre et ventilée, exempte de gaz corrosifs ; ajouter une plaque anti-humidité sous l'instrument ; éviter l'empilement aléatoire sans caisse en bois.

Applications

• Essais d'acceptation, maintenance et réglage des prises des transformateurs de puissance et des équipements inductifs haute tension.

Caractéristiques / spécifications techniques

• Modèle : UHV-20A
• Courant de mesure : 1 A, 5 A, 10 A, 20 A
• Plage de mesure : 1 A : 10 mΩ ～ 20 Ω ; 5 A : 1 mΩ ～ 4 Ω ; 10 A : 1 mΩ ～ 2 Ω ; 20 A : 1 mΩ ～ 1 Ω
• Précision : ±0,2 % (sur toute la plage)
• Stockage des données : 255 enregistrements
• Affichage : LCD ; affichage de la résistance : 4 1/2 chiffres
• Résolution maximale : 0,1 mΩ
• Alimentation : AC 220 V ±22 V, 50 Hz ±2 Hz (fusible 5 A)
• Puissance dissipée maximale : 300 W (courant de test : 10 A/heure)
• Environnement de travail : température 0 ℃ ～ 40 ℃ ; humidité relative ≤ 80 % RH
• Dimensions : 200 × 400 × 280 mm
• Poids : 6 kg (y compris accessoires)
