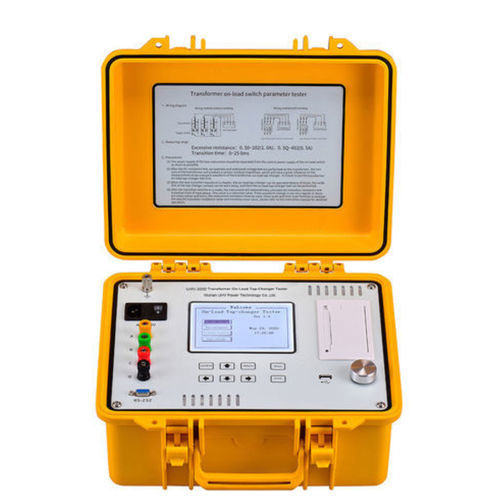

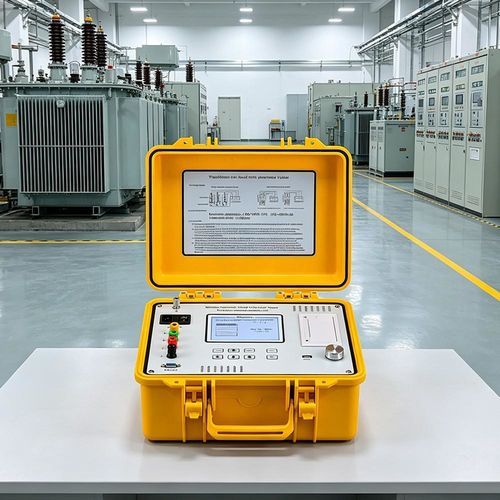

Appareil de mesure de champ UHV-3000

à résistanceélectriqueindustriel

Aperçu
Le UHV-3000 est un appareil de terrain pour l'essai des commutateurs sous charge (OLTC) des transformateurs de puissance. Il mesure la forme d'onde de transition, le temps de transition, la résistance transitoire et contrôle la synchronisation triphasée. L'appareil intègre deux sorties de courant, une protection complète, des calculs automatiques, un écran LCD 5,7" et un stockage USB pour les diagnostics sur site.

Application
Conçu pour la mise en service, la maintenance préventive et le diagnostic de pannes des OLTC en postes et installations industrielles. Adapté aux vérifications monophasées et triphasées ainsi qu'à l'analyse de formes d'onde.

Paramètres techniques
Courant de sortie : 1,0 A, 0,5 A
Plage de mesure résistance de transition : 0,5 Ω–20 Ω (à 1,0 A) ; 0,5 Ω–40 Ω (à 0,5 A)
Plage de mesure du temps de transition : 0–250 ms
Précision résistance de transition : ±(5% lecture + 3 unités)
Précision temps de transition : ±(0,1% lecture + 3 unités)
Température de fonctionnement : -10℃–50℃
Humidité relative : ≤85% RH
Alimentation : AC 220 V ±10%, 50 ±1 Hz
Stockage des données : clé USB (U-disk) et stockage local
Dimensions : 345 × 295 × 175 mm
Poids : 5 kg

Fonctionnalités

• Deux sorties de courant (1,0 A / 0,5 A) pour étendre la plage de mesure.
• Calcul automatique de la résistance et du temps de transition.
• Circuit de protection complet pour une utilisation sûre sur site.
• Écran LCD 5,7" pour visualisation directe des formes d'onde et paramètres.
• Stockage sur clé USB pour export des formes d'onde et journaux.
• Clavier indépendant et fonction « one-key flying shuttle » pour une opération rapide.
• Conception portable et légère pour un usage sur site.

Spécifications

• Modèle : UHV-3000
• Courant de sortie : 1,0 A, 0,5 A
• Résistance de transition : 0,5 Ω–20 Ω (1,0 A) ; 0,5 Ω–40 Ω (0,5 A)
• Temps de transition : 0–250 ms
• Précision : voir paramètres techniques
• Conditions d'exploitation : -10℃–50℃ ; ≤85% RH
• Alimentation : AC 220 V ±10%, 50 ±1 Hz
• Stockage : USB et local
• Dimensions : 345 × 295 × 175 mm
• Poids : 5 kg
