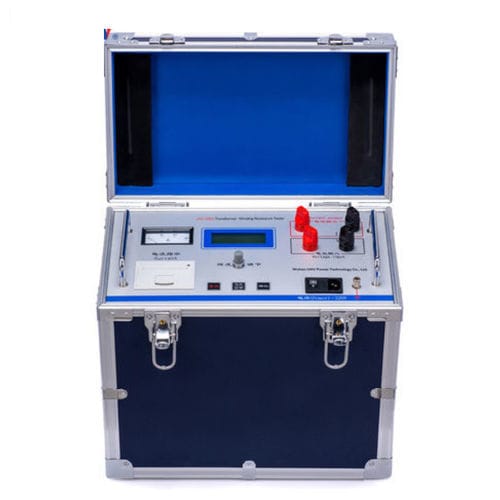

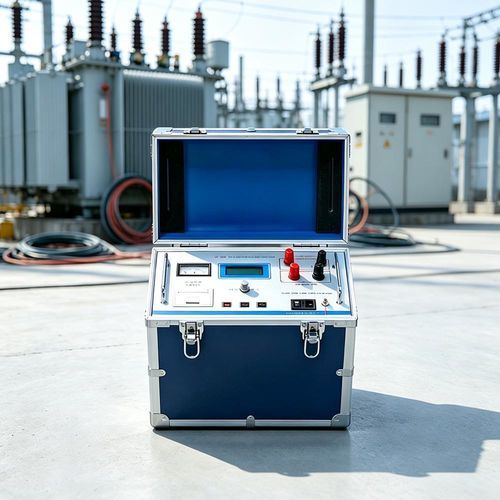

Testeur DC UHV-100A

anti-effractionpour enroulement statoriquepour transformateur

Présentation
Le testeur de résistance d'enroulement CC pour transformateur UHV-100A intègre une technologie d'alimentation moderne et un microcontrôleur haute vitesse pour offrir des mesures automatisées et précises de la résistance des enroulements. Appareil compact et léger, il fournit un courant de sortie élevé, une bonne immunité aux interférences, une fonction de décharge automatique avec alarme et des protections complètes.

Paramètres techniques
Courant d'essai : 10 A, 20 A, 40 A, 100 A
Plages de mesure : 10 μΩ ～ 100 mΩ (100 A) ; 100 μΩ ～ 500 mΩ (40 A) ; 200 μΩ ～ 1 Ω (20 A) ; 500 μΩ ～ 2 Ω (10 A)
Précision : 0,2 %
Résolution : 0,1 μΩ
Température de fonctionnement : 0 ～ 40 °C
Humidité ambiante : ≤ 90 % HR (sans condensation)
Alimentation : AC 220 V ±10 %, 50 Hz ±1 Hz
Poids : 17 kg
Dimensions (L×P×H) : 400 × 230 × 380 mm

Autres dénominations

• Testeur de résistance d'enroulement CC
• Ohmmètre
• Testeur de résistance CC pour transformateur triphasé

Mesures de sécurité

• Lire attentivement le manuel d'instructions avant utilisation.
• L'opérateur doit posséder des connaissances électriques de base.
• Ne pas utiliser l'appareil sous la pluie, en atmosphère corrosive, en présence de poussière excessive, à haute température ou en plein soleil.
• Éviter les chocs prolongés et les vibrations importantes.
• La maintenance et le dépannage doivent être effectués par du personnel qualifié.
• Après le test, attendre l'arrêt de l'alarme de décharge avant de couper l'alimentation et retirer les câbles de mesure.
• Lors de la mesure d'un changeur de prises à vide, attendre l'arrêt de l'alarme de décharge avant de changer de position.
• Ne pas déplacer la pince de test ni le câble d'alimentation pendant la mesure.

Précautions

• Avant d'essayer un changeur de prises sans charge, s'assurer qu'il est réinitialisé. Après décharge, attendre au moins 10 s après l'arrêt de l'alarme avant toute manœuvre.
• Avant de débrancher, attendre la fin de la décharge et l'arrêt de l'alarme ; attendre >10 s si possible pour assurer la décharge complète.
• Sélectionner le courant d'essai dans les plages spécifiées. Si le courant dépasse la valeur préréglée, l'appareil reste en charge ; si la plage est insuffisante, le message « courant trop faible » s'affiche — choisir le courant approprié.
• En assistance magnétique, tenir compte de l'augmentation effective de résistance (connexion parallèle/série des bobines pouvant ajouter ~1,5× la résistance de la bobine HT).
• Le retrait des contacts courts après décharge peut provoquer des étincelles dues à un courant résiduel — phénomène pouvant être normal.
• Nettoyer la pellicule d'oxyde sur les bornes exposées ou faire pivoter la pince après connexion pour garantir un bon contact et une mesure précise.

Caractéristiques / spécifications techniques

• Modèle : UHV-100A
• Courants d'essai : 10 A / 20 A / 40 A / 100 A
• Plages de mesure : voir rubrique « Paramètres techniques »
• Précision : 0,2 %
• Résolution : 0,1 μΩ
• Température de fonctionnement : 0 ～ 40 °C
• Humidité relative : ≤ 90 % HR (sans condensation)
• Alimentation : AC 220 V ±10 %, 50 Hz ±1 Hz
• Poids : 17 kg
• Dimensions : 400 × 230 × 380 mm
