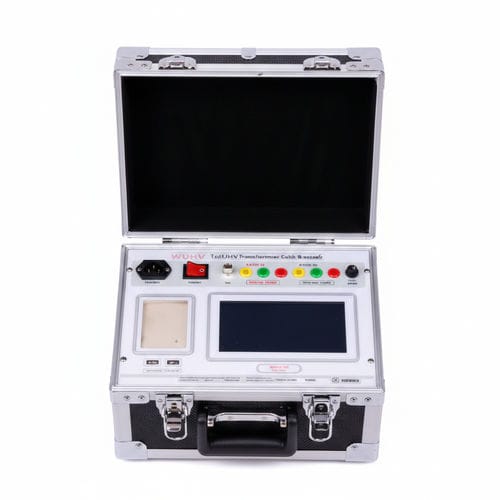

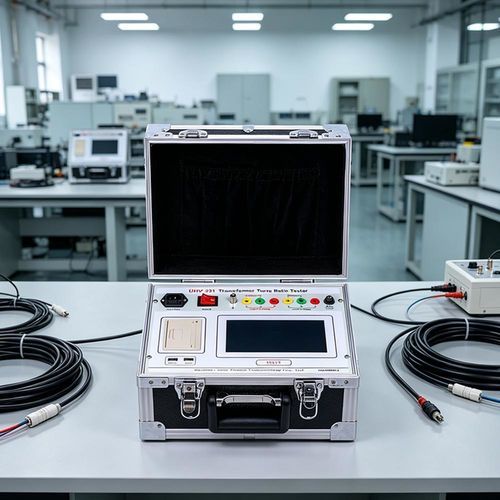

Ratiomètre numérique UHV-331

pour transformateur

Le testeur de rapport de transformation UHV-331 est un appareil portable conçu pour mesurer le rapport de transformation et le groupe de connexions (vector group) des transformateurs triphasés, y compris les transformateurs à connexion en Z. Il est adapté aux interventions sur site et en atelier nécessitant des mesures rapides, reproductibles et une gestion souple des données.

Fonctionnalités principales

• Convient aux transformateurs triphasés, y compris les connexions de type Z (connexion zéro).
• Deux options de tension de sortie pour les transformateurs présentant un courant de séquence zéro élevé.
• Calcul automatique de la position de prise (tap) et identification du groupe vectoriel.
• Mesure rapide : mesure triphasée complète en environ 18 secondes.
• Excellente répétabilité et résultats stables.
• Stockage automatique jusqu'à 99 jeux de données de test.
• Gestion flexible des données : récupération, impression, export sur clé USB, suppression et téléchargement vers PC.
• Protections contre les courts-circuits du transformateur et entre spires ; les informations de défaut sont affichées sur l'écran LCD.
• Compatible avec un logiciel PC pour le contrôle complet des essais et la gestion des données.
• Livré avec un manuel d'utilisation détaillé ; design compact (légèrement plus grand qu'une feuille A4), poids de la machine hôte : 6,9 kg.

Caractéristiques / spécifications techniques

• Plage de test du rapport de transformation : 0.8～10000
• Plage de test de groupe (vector) : 0～11
• Précision du test du rapport de transformation : classe 0.1 (HV: 0.8～200)
• Précision du test du rapport de transformation : classe 0.2 (HV: 200～1000)
• Précision du test du rapport de transformation : classe 0.5 (HV: 1000～10000)
• Précision du test du rapport de transformation : classe 0.2 (LV: 0.8～100)
• Résolution du rapport de transformation : 0.0001
• Alimentation : 220 V ±10 %, 50 Hz ±1 Hz
• Température de service : -20 ℃ ～ 40 ℃
• Humidité relative : ≤85 %, sans condensation
• Dimensions (machine hôte) : 325 mm × 280 mm × 190 mm
• Poids (machine hôte) : 6,9 kg
