Testeur Changeur de prises en charge (OLTC) UHV-4000

de phaseélectriqueanti-effraction

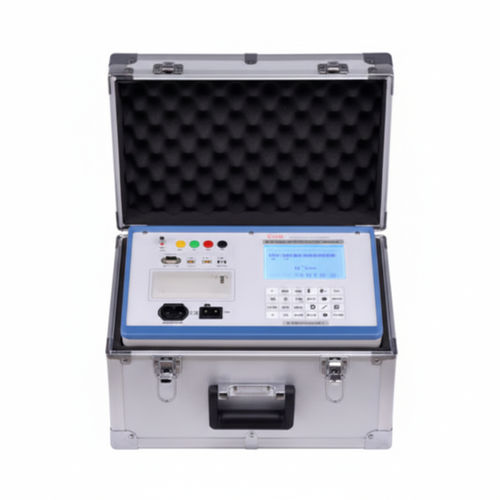

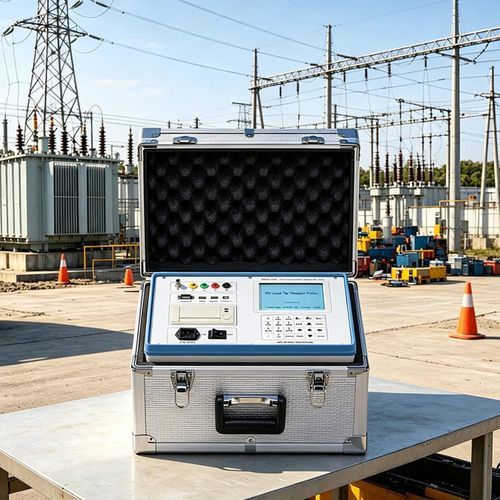

Le UHV-4000 est un testeur portable de changeurs de prises sous charge (on-load tap-changers) destiné à la vérification et à l'analyse sur site des changeurs de prise de transformateurs. Il mesure les formes d'onde de transition, le temps de transition, la résistance instantanée de transition et la synchronisation triphasée, et fournit des résultats clairs au format graphique et textuel pour le diagnostic.

Fonctionnalités principales

• Châssis vertical pour portabilité compacte et transport facile sur site.
• Écran LCD 5,7" rétroéclairé, compatible large plage de température pour une bonne lisibilité en extérieur.
• Ordinateur industriel embarqué PC-104 pour traitement rapide des données et stockage local.
• Source de courant constant de précision intégrée avec circuit de protection complet pour des mesures de résistance fiables.
• Acquisition de données haute vitesse multicanal (6 canaux) et présentation des résultats en formats graphique et textuel.
• Saisie T9 intégrée pour une entrée rapide des noms de postes, identifiants et symboles.
• Prise en charge de clés USB et synchronisation via USB pour transfert et sauvegarde des données.
• Organisation arborescente des données (par nom de poste, numéro et position de prise) pour une gestion efficace des enregistrements.
• Imprimante thermique de panneau intégrée pour impression immédiate des rapports sur site.

Caractéristiques / spécifications techniques

• Courant de sortie : ≥1 A, 3 canaux
• Canaux d'échantillonnage : 6 canaux
• Fréquence d'échantillonnage : 10 kHz/s
• Plage de mesure — résistance de transition : 0,5 Ω – 20 Ω
• Plage de mesure — temps de transition : ≤250 ms
• Résolution — résistance : 0,01 Ω
• Résolution — temps : 0,1 ms
• Précision de mesure — résistance de transition : ±(5% + 3 digits)
• Précision de mesure — temps de transition : ±(0,1% + 1 digit)
• Stockage : prise en charge clé USB ; stockage interne : 1 GB
• Dimensions (appareil) : 350 mm × 230 mm × 200 mm
• Poids de l'appareil : 5 kg

Conditions d'utilisation

• Température ambiante : -10 ℃ – 50 ℃
• Humidité ambiante : ≤85% HR
• Alimentation de fonctionnement : AC 220 V ±10%
• Fréquence d'alimentation : 50 ±1 Hz
