Analyseur de réponse en fréquence UHV-310

pour réseau électriquepour testportable

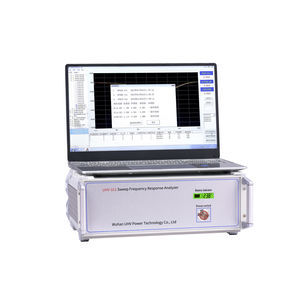

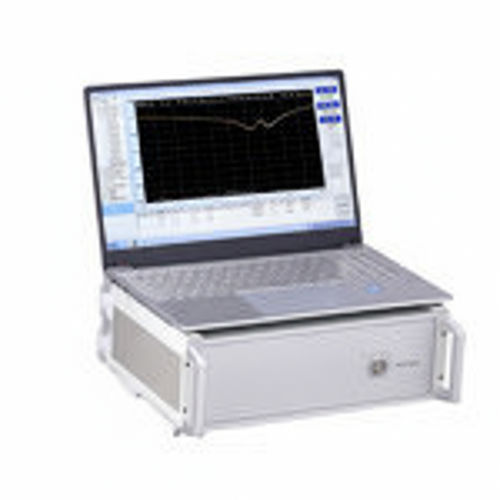

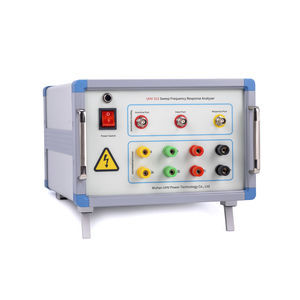

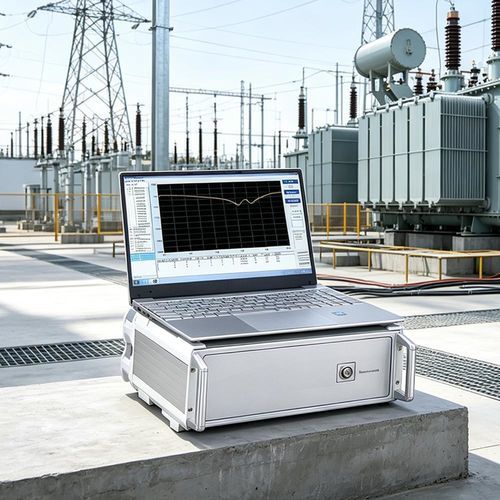

Le UHV-310 SFRA est un analyseur de réponse en fréquence par balayage composé d'une unité principale et d'un ordinateur portable, conçu pour détecter les défauts internes des enroulements de transformateur par analyse de la réponse en fréquence (FRA) en modes de balayage linéaire et segmenté jusqu'à 1 MHz.

Présentation du produit
L'instrument mesure les paramètres caractéristiques des enroulements internes du transformateur et applique la FRA pour identifier précisément la déformation des enroulements, le bombement, le déplacement, l'inclinaison, les courts-circuits entre spires et les défauts interphases. Il convient aux inspections sur le terrain et en laboratoire et intègre un logiciel sur ordinateur portable avec génération automatique de rapports.

Caractéristiques techniques

• Microprocesseur haute vitesse et hautement intégré pour une acquisition de données et un contrôle précis.
• Interface USB directe pour transfert de données filaire vers un PC portable.
• Connectivité Bluetooth sans fil pour l'échange de données lors d'opérations sur le terrain.
• Technologie DDS avancée de balayage numérique pour diagnostiquer avec précision la distorsion, le bombement, le déplacement, l'inclinaison, les courts-circuits entre spires et les défauts interphases.
• Acquisition double canal 16 bits avec mesure dB à haute résolution pour une meilleure précision du signal.
• Amplitude de sortie réglable par logiciel, amplitude crête jusqu'à 10 V.
• Rapports automatisés : le système génère des rapports de test au format Word électronique.
• Haute répétabilité des mesures : répétabilité des essais en phase supérieure à 99,5 % pour la même phase d'enroulement.
• Traitements de surface des cartes électroniques pour résistance à l'humidité et aux gaz corrosifs.
• Modes de mesure flexibles : prises en charge des modes de balayage linéaire et segmenté, compatibles avec les méthodologies techniques courantes.
• Options d'affichage pour axes de fréquence linéaires et logarithmiques conformes aux normes nationales pour les rapports amplitude-fréquence.

Paramètres / spécifications techniques

• Plage de balayage de fréquence linéaire : (1 kHz) ～ (1 MHz)
• Plage de balayage de fréquence segmentée : (0,5 kHz) ～ (1 MHz), répartie en segments :
  • (0,5 kHz) ～ (10 kHz)
  • (10 kHz) ～ (100 kHz)
  • (100 kHz) ～ (500 kHz)
  • (500 kHz) ～ (1000 kHz)
• Plage d'amplitude : (-100 dB) ～ (+20 dB)
• Précision d'amplitude : +20 dB ～ -60 dB : ±1 dB ; -60 dB ～ -100 dB : ±2 dB
• Précision du balayage : 0,01 %
• Impédance d'entrée du signal : 1 MΩ
• Impédance de sortie du signal : 50 Ω
• Taux de répétition des tests en phase : 99,5 %
• Dimensions de l'appareil : 300 × 340 × 120 mm
• Dimensions du coffret en alliage d'aluminium : 310 × 400 × 330 mm
• Poids : 10 kg

Documentation

• Génération automatique de rapports Word ; manuel utilisateur et certificat d'étalonnage disponibles en PDF sur demande.
