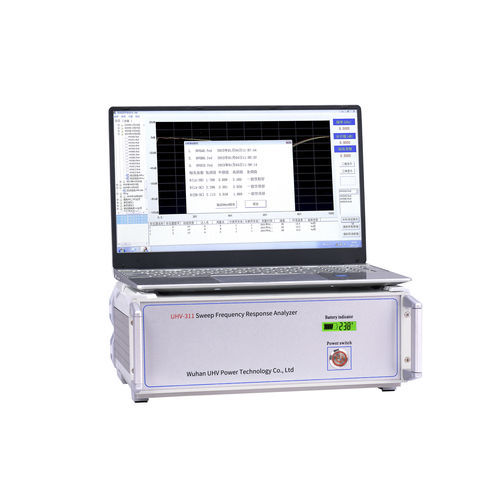

Analyseur de réponse en fréquence UHV-311

de surveillancede surveillance de machinepour test

Présentation

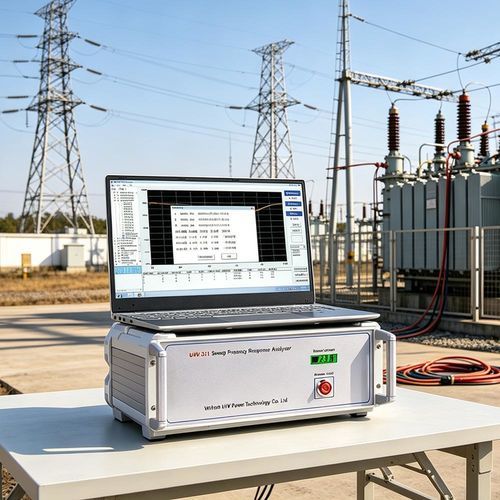

Technologie principale : balayage de fréquence numérique haute vitesse basé sur DDS. Modes de mesure : balayage linéaire et balayage segmenté. Architecture de contrôle : microprocesseur embarqué avec composants de stabilité MIL-spec. Appareil conçu pour réaliser des analyses de réponse en fréquence (FRA) sur site afin d’évaluer l’intégrité des enroulements de transformateur.

Paramètres produit
Intègre des algorithmes FRA pour mesurer, avec haute résolution, les paramètres caractéristiques des enroulements, permettant la détection de déformations mécaniques (distorsion, gonflement, déplacement, inclinaison) et de défauts électriques (courts-circuits inter-enroulements, contacts entre phases). Procédures non invasives réduisant les interventions sur site et évitant le démontage du transformateur.

Paramètres techniques
Plage de balayage linéaire : 1 kHz – 1 MHz
Plages de balayage segmenté : 0.5 kHz – 1 kHz ; 0.5 kHz – 10 kHz ; 10 kHz – 100 kHz ; 100 kHz – 500 kHz ; 500 kHz – 1000 kHz
Plage d’amplitude : -100 dB – +20 dB
Précision de mesure d’amplitude : ±1 dB (+20 dB à -60 dB) ; ±2 dB (-60 dB à -100 dB)
Précision de balayage : 0.01%
Impédance d’entrée du signal : 1 MΩ
Impédance de sortie du signal : 50 Ω
Taux de répétabilité du test in-phase : 99,5%
Dimensions instrument (L × l × H) : 300 × 340 × 120 mm
Dimensions caisse (L × l × H) : 310 × 400 × 330 mm
Poids : 10 kg

Fonctionnalités

• Cœur DDS avancé : balayage numérique haute vitesse dédié pour FRA précise sur 0–1 MHz.
• Système d’acquisition haute fidélité : architecture SoC avec double canal A/D 16 bits, répétabilité ≥99,5%.
• Modes double balayage : balayages linéaire et segmenté conformes aux normes nationales (GB/T 1094.18).
• Protocole non invasif : seule la déconnexion du barreau est requise ; évite le démontage du transformateur.
• Utilisation sur site ergonomique : câblage insensible aux positions pour opération en sécurité sur le réservoir.
• Sorties conformes aux normes : échelle d’axe sélectionnable (linéaire ou logarithmique) et conformité amplitude-fréquence.
• Contrôle intelligent du signal : sortie auto-range logicielle ±10 V avec fréquence d’échantillonnage adaptative.
• Balayage haute résolution : pas configurables (0,25 / 0,5 / 1 kHz) pour une analyse spectrale détaillée.
• Diagnostic assisté par IA : comparaison historique sur six courbes, calcul automatique des paramètres et diagnostic de déformation d’enroulement avec conclusions expertes.
• Rapportage automatisé : journalisation des paramètres environnementaux, archivage des mesures et génération de rapports Word/PDF en couleur.

Caractéristiques techniques

• Modèle : UHV-311
• Plage balayage linéaire : 1 kHz – 1 MHz
• Plages balayage segmenté : 0.5 kHz – 1 kHz ; 0.5 kHz – 10 kHz ; 10 kHz – 100 kHz ; 100 kHz – 500 kHz ; 500 kHz – 1000 kHz
• Plage d’amplitude : -100 dB à +20 dB
• Précision amplitude : ±1 dB (+20 dB à -60 dB) ; ±2 dB (-60 dB à -100 dB)
• Précision de balayage : 0.01%
• Impédance d’entrée : 1 MΩ
• Impédance de sortie : 50 Ω
• Répétabilité test in-phase : 99,5%
• Dimensions instrument (L×l×H) : 300 × 340 × 120 mm
• Dimensions caisse (L×l×H) : 310 × 400 × 330 mm
• Poids : 10 kg
