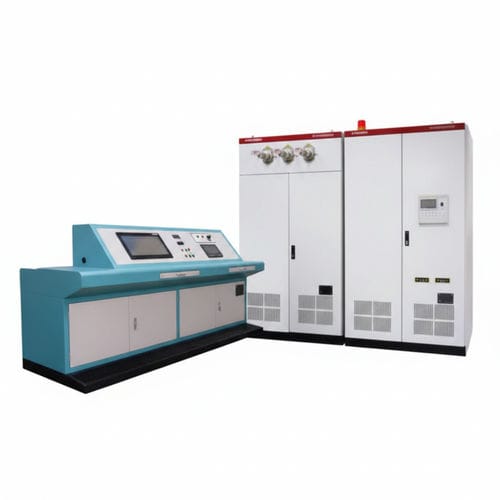

Banc d'essai de transformateur UHV-315

de résistancede performancede puissance

Présentation
Le Banc d'essai UHV-315 est une station dédiée aux essais électriques des transformateurs de puissance et de distribution, offrant un ensemble complet de mesures standard et des options d'extension via une interface CT externe.

Applications fonctionnelles

• Essais des caractéristiques à vide et en charge pour transformateurs de puissance et de distribution
• Mesure de la résistance CC des enroulements
• Contrôle du rapport de transformation (TTR) et vérification des groupes d'enroulement
• Essais de tenue à la tension en fréquence secteur (essais AC withstand)
• Interface CT externe et ports transformateur réservés pour extension de capacité

Technologie de mesure

• Module de mesure piloté par MCU assurant un échantillonnage synchrone
• Traitement automatique des données échantillonnées pour éliminer les erreurs de calcul manuel
• Affichage numérique en temps réel des résultats de mesure

Caractéristiques produit

• Grand écran LCD rétroéclairé avec interface utilisateur intuitive et menus catégorisés
• Prise en charge complète des essais pour transformateurs jusqu'à 2500 kVA : résistance CC, rapport de transformation, mesures pertes à vide/charge et essais de tenue AC
• Affichage numérique/analogique direct des tensions, courants et puissances et impression sur site des rapports de test
• Alarmes sonores et visuelles en cas de surcourant lors des essais de tenue et fonction de temporisation programmable pour séquences automatisées
• Conception évolutive via interface CT externe et ports transformateur externes réservés

Caractéristiques / spécifications techniques

• Modèle : UHV-315
• Normes applicables : GB/T4776, GB/T5169, GB/4285-1993 (et normes nationales associées)
• Essais pris en charge : caractéristiques à vide/charge, résistance CC, rapport de transformation, groupe d'enroulement, essai de tenue à la tension en fréquence
• Capacité maximale des transformateurs testés : jusqu'à 2500 kVA
• Contrôle de mesure : MCU avec échantillonnage synchrone et traitement automatique des données
• Affichage : grand LCD rétroéclairé, résultats numériques en temps réel
• Sortie/interface : interface CT externe et ports transformateur externes réservés
• Sécurité/contrôle : alarmes visuelles/sonores de surcourant et temporisation programmable
• Reporting : impression locale des paramètres mesurés et résultats dérivés
