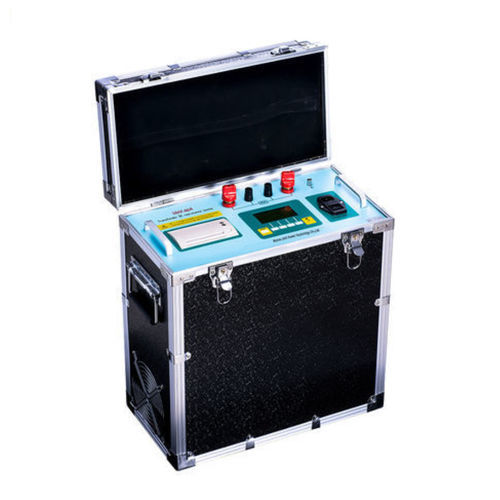

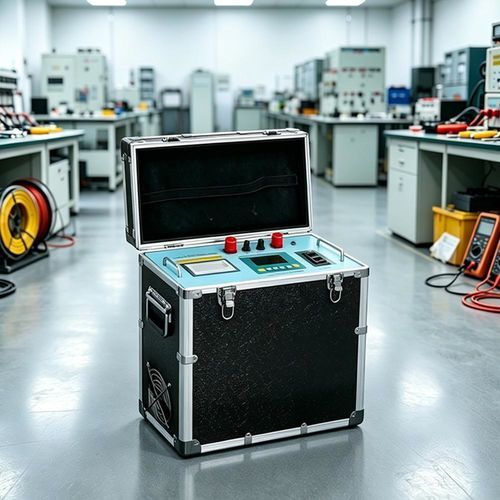

Milliohmmètre de transformateur UHV-40A

numériqueportable

Présentation
Testeur de résistance d'enroulement CC compact et léger pour enroulements de transformateur et équipements inductifs de forte puissance. Menu intuitif, mesures rapides et reproductibles avec précision laboratoire (±0,2% échelle ±2 digits) et résolution 0,1 μΩ.

Paramètres du produit
Conçu pour la remise en service, la révision et la maintenance des changeurs de prises des transformateurs. Plusieurs courants d'essai, stockage interne des données et format portable pour diagnostics sur site et en atelier.

Paramètres techniques
Courants d'essai : 2,5 A, 5 A, 10 A, 20 A, 40 A
Plages de mesure : 2,5 A : 10 mΩ–8 Ω ; 5 A : 1 mΩ–4 Ω ; 10 A : 1 mΩ–2 Ω ; 20 A : 1 mΩ–1 Ω ; 40 A : 1 mΩ–500 mΩ
Précision : ±(0,2% échelle ±2 digits)
Stockage de données : 255 enregistrements
Affichage : LCD, affichage résistance 4½ chiffres
Résolution : 0,1 μΩ
Alimentation : AC 220 V ±22 V, 50 Hz ±2 Hz (fusible 10 A)
Consommation maxi : 1200 W (à 40 A)
Environnement de fonctionnement : 0 °C à 40 °C ; humidité relative ≤ 80 %
Dimensions : 440 × 230 × 490 mm
Poids : 20 kg (sans accessoires)

Fonctionnalités

• Format compact et poids réduit pour utilisation terrain et atelier.
• Menu clair pour des opérations de test simples.
• Cycle de mesure rapide avec résultats stables et reproductibles.
• Fonctions de décharge automatique et d'indication de décharge pour réduire les erreurs d'utilisation et améliorer la sécurité.

Précautions

• Après mesure d'une charge inductive, ne pas retirer immédiatement les câbles d'essai ; attendre l'indication de décharge de l'appareil pour éviter les décharges inductives.
• Ne pas commuter les changeurs de prises sans charge pendant la mesure.
• En cas de coupure de courant pendant une mesure, l'appareil initie une décharge automatique ; attendre au moins 30 secondes avant de retirer le câblage.
• Ne pas court-circuiter d'autres enroulements non testés à la terre durant la mesure pour éviter de ralentir la magnétisation et d'allonger le temps de stabilisation.
• Vérifier la tension d'alimentation avant mise en service : AC 220 V ±10% 50 Hz.
• Confirmer que l'équipement testé est hors tension et déconnecté d'autres circuits sous tension avant l'essai.
• S'assurer que le châssis de l'instrument est correctement mis à la terre pendant les essais.
• Ne pas déposer d'objets non liés sur ou autour du panneau pendant l'essai.
• Pour le remplacement des fusibles et accessoires, utiliser les mêmes modèles spécifiés pour l'instrument.
• Protéger l'instrument contre l'humidité et l'huile.

Caractéristiques / spécifications techniques

• Modèle : UHV-40A
• Courants d'essai disponibles : 2,5 A, 5 A, 10 A, 20 A, 40 A
• Plages de résistance par courant : 2,5 A (10 mΩ–8 Ω) ; 5 A (1 mΩ–4 Ω) ; 10 A (1 mΩ–2 Ω) ; 20 A (1 mΩ–1 Ω) ; 40 A (1 mΩ–500 mΩ)
• Précision : ±(0,2% échelle ±2 digits)
• Résolution : 0,1 μΩ
• Affichage : LCD, 4½ chiffres
• Mémoire : 255 enregistrements
• Alimentation : AC 220 V ±22 V, 50 Hz ±2 Hz (fusible 10 A)
• Consommation maxi : 1200 W (à 40 A)
• Température de fonctionnement : 0 °C à 40 °C ; humidité relative ≤ 80 %
• Dimensions : 440 × 230 × 490 mm
• Poids net : 20 kg (sans accessoires)
