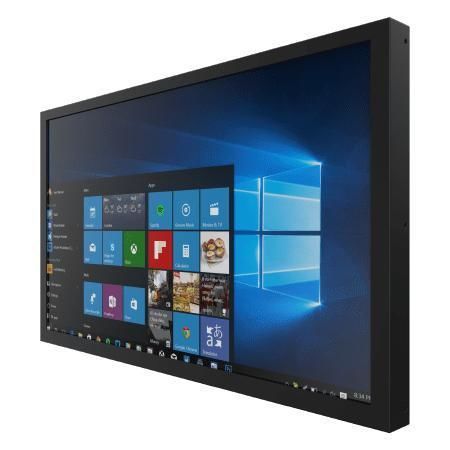

Panel PC à écran tactile résistif W24IT7T-CHA2

LCD24"Intel® Core™ i5-1135G7

Résumé
Le W24IT7T-CHA2 est un PC châssis panel 24 pouces équipé d'un processeur Intel® Core™ i5 (Tiger Lake), conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur. Il s'adresse aux acheteurs industriels, OEM et intégrateurs systèmes nécessitant une plateforme fiable pour des environnements embarqués ou critiques. Le système prend en charge multi-écrans, de nombreuses E/S et une alimentation 12 V DC.

Principales caractéristiques

• Écran châssis 24 pouces 1920 x 1080 Full HD
• Options Intel® Core™ Tiger Lake UP3 : i5-1135G7 ou i5-1145G7E (avec vPro)
• Support multi-écrans : interfaces DP / HDMI / LVDS / eDP
• Multiples E/S dont ports série et USB 3.2 Gen 1
• Entrée d'alimentation 12 V DC tension unique

Points forts du produit

• Affichage : 24.0 pouces, 1920x1080, 250 nits, contraste 3000:1, angles de vue larges, zone active 527.04 x 296.46 mm
• Options tactile/verre : écran tactile résistif (option) ou verre de protection sans tactile (option)
• Montage flexible : montage arrière et VESA
• Conception basse consommation et dissipation thermique optimisée pour exploitation continue
• Boîtier métallique et conception sans ventilateur

Spécification système

• Processeur : Intel Core i5-1135G7 2.4 GHz (jusqu'à 4.2 GHz)
• Mémoire : 2 x emplacements SO-DIMM non-ECC, jusqu'à 64 GB
• Stockage : SSD 128 GB par défaut ; options jusqu'à 4 TB ; 1 x SATA III pour disque 2.5 pouces (option)
• Contrôleur Ethernet : 2 x contrôleurs Intel (1 x Gigabit, 1 x 2.5 Gigabit)
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise, Windows 11 Pro, Ubuntu 22.04 (optionnels)
• WLAN/BT : support en module optionnel

Mécanique

• Dimensions : 561 x 328.2 x 75 mm
• Poids : 7.4 kg
• Montage : VESA
• Boîtier : métal
• Refroidissement : conception fanless

Environnement

• Humidité d'utilisation : 10% à 90% HR, non condensante
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

E/S et extensions

• USB : 4 x USB 3.2 Gen2x1 Type-A
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 1 x Gigabit RJ45 et 1 x 2.5 Gigabit RJ45
• Vidéo : 1 x DP1.4 (par défaut) ; 1 x HDMI 2.0 (option)
• Audio : Mic in et Line out
• Extensions : 1 x M.2 2280 M-Key (NVMe) ; 1 x M.2 2230 E-Key (Wi‑Fi) ; 1 x PCIe 4.0 x16 (signal x4)
• Indicateurs/contrôles : LED power, LED storage, bouton de réglage de luminosité
• Entrée puissance : 1 x 12 V DC connecteur Din4

Alimentation et accessoires

• Tension : 12 V DC ; adaptateur type : 12V 120W
• Accessoires : adaptateur 100–240V AC vers DC, câble d'alimentation, vis VESA

Certifications

• CE
• FCC

Remarques supplémentaires sur le produit

• Conçu pour IHM et SCADA dans les secteurs acier, pétrole et gaz, chimie et énergie
• Prise en charge de field-bus via modules mini-PCIe pour PROFINET, PROFIBUS, DeviceNet, EtherNet/IP, EtherCAT
• Compatible avec logiciels HMI/contrôle industriels tels que Codesys SoftLogic, JMobile HMI, Citect SCADA

Caractéristiques techniques

• Modèle : W24IT7T-CHA2
• Affichage : 24.0 pouces, 1920 x 1080, 250 nits, 3000:1, angles 89/89/89/89, zone active 527.04 x 296.46 mm
• Touch/Verre : tactile résistif optionnel ; verre de protection optionnel
• CPU : Intel Core i5-1135G7 / i5-1145G7E
• Mémoire : 2 x SO-DIMM jusqu'à 64 GB
• Stockage : SSD 128 GB par défaut ; options jusqu'à 4 TB ; 1 x SATA III
• Réseau : 1 x Gigabit + 1 x 2.5 Gigabit
• Série : 1 x RS232/422/485 + 1 x RS232
• USB : 4 x USB 3.2 Gen2x1 Type-A
• Vidéo : DP1.4 standard ; HDMI2.0 optionnel
• Sécurité : TPM 2.0
• Expansion : M.2 NVMe, M.2 Wi‑Fi, PCIe 4.0 x16 (x4 signal)
• Dimensions/Poids : 561 x 328.2 x 75 mm / 7.4 kg
• Montage : VESA/arrière ; Boîtier : métal ; Refroidissement : fanless
• Environnement : 0°C à 50°C opération ; -10°C à 60°C stockage ; humidité 10%–90% RH non condensante
• Alimentation : 12 V DC Din4 ; adaptateur 12V 120W ; certifications CE, FCC
