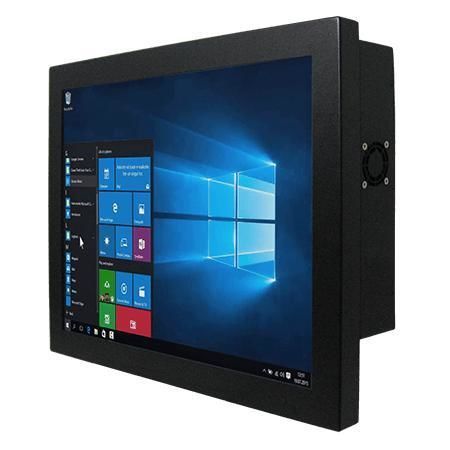

Panel PC à écran tactile résistif R19IP7T-CHM1

LCD19"Intel® Pentium® N4200

Présentation
Winmate R19IP7T-CHM1 est un Panel PC châssis 19 pouces équipé du processeur Intel® Pentium® N4200 (Apollo Lake). Conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur, il propose des options de stockage flexibles, de multiples E/S et un boîtier métallique sans ventilateur adapté aux environnements industriels.

Points forts

• Intel® Pentium® N4200 (1,10 GHz base, jusqu'à 2,5 GHz)
• Stockage flexible : emplacement 2,5" HDD + socket SSD ; emplacements M.2 (2242 B-key, 2230 E-key)
• Multiples E/S : 2 ports série, 4 x USB 3.0, 2 x Gigabit LAN
• Entrée d'alimentation 12 V DC (DIN4)
• Sorties vidéo : DP1.2 (jusqu'à 4096×2160@60Hz), HDMI 1.4 en option
• Boîtier métallique fanless et montage VESA / arrière

Affichage

• Taille : 19,0 pouces
• Résolution : 1280 x 1024
• Luminosité : 250 nits
• Contraste : 1000:1
• Angles de vue : 85/85/80/80
• Active area : 376.32 x 301.06 mm
• Tactile / Verre : écran résistif (option) ou verre de protection sans fonction tactile (option)

Spécification système

• Processeur : Intel® Pentium® N4200 (1.1 GHz, jusqu'à 2.5 GHz)
• Mémoire : SO-DIMM dual-channel (non-ECC) jusqu'à 16 GB
• Stockage : 128 GB SSD par défaut ; options 256/512 GB / 1 TB ; 2 x SATA III pour 2,5" (option, RAID support)
• Ethernet : 2 x Intel® Gigabit
• Sécurité : TPM 2.0
• Systèmes : Windows 10 IoT Enterprise (64-bit) optionnel ; Linux Ubuntu disponible
• WLAN / Bluetooth : optionnel via M.2 2230 E-key

Mécanique

• Dimensions : 432 x 363 x 70 mm
• Poids : 7.0 kg
• Montage : VESA et montage arrière disponibles
• Boîtier : Metal housing
• Refroidissement : conception sans ventilateur (fanless)

Environnement

• Humidité opér. : 10% à 90% RH (sans condensation)
• Température opér. : 0°C à 50°C
• Température stockage : -10°C à 60°C

Certifications

• CE
• FCC

Ports E/S

• USB : 4 x USB3.2 Gen1 (Type-A)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232 (configurable)
• LAN : 2 x Gigabit RJ45
• Vidéo : 1 x DP1.2 (par défaut) ; 1 x HDMI 1.4 (option) ; 1 x VGA (option)
• Audio : Mic in ; Line out ; 2 x speaker
• Expansion : 1 x M.2 2242 B-key (SATA SSD) ; 1 x M.2 2230 E-key (Wi‑Fi) ; 1 x PCIe 2.0 x1
• Indicateurs & contrôles : LED power, LED storage, bouton réglage luminosité
• Alimentation : 1 x 12 V DC (DIN4)

Contrôle / Boutons

• 1 x bouton Power
• 1 x bouton Reset

Accessoires

• Adaptateur 100–240 V AC vers 12 V DC (12 V 84 W) selon configuration
• Cordon d'alimentation, vis VESA, driver & manuel selon fourniture

Applications prévues

• Contrôle machine
• Automatisation industrielle
• IHM opérateur et systèmes embarqués industriels

Caractéristiques / spécifications techniques

• Modèle : R19IP7T-CHM1
• Affichage : 19.0" 1280×1024, 250 nits, 1000:1
• CPU : Intel® Pentium® N4200 (jusqu'à 2.5 GHz)
• Mémoire : jusqu'à 16 GB SO-DIMM
• Stockage : 128 GB SSD par défaut ; options jusqu'à 1 TB ; 2 x SATA III (option)
• E/S : 4 x USB3.0, ports série configurables, DP1.2, HDMI/VGA optionnels, audio
• Expansion : M.2 / PCIe
• Alimentation : 12 V DC (DIN4), adaptateur 12 V 84 W
• Mécanique : 432 x 363 x 70 mm ; 7.0 kg ; boîtier métal ; fanless
• Environnement : 0°C–50°C ; 10%–90% RH non-condensing
• Certifications : CE, FCC
