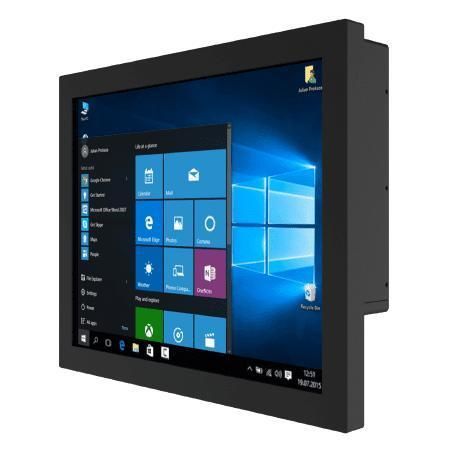

Panel PC à écran tactile résistif R19IT7T-CHM1

19"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

Présentation
Le Winmate R19IT7T-CHM1 est un Panel PC châssis 19 pouces conçu pour le contrôle machine, l'automatisation d'usine et les postes IHM opérateur. Il intègre des processeurs Intel® Core™ i5 (Tiger Lake) dans un boîtier métallique sans ventilateur, avec plusieurs options de montage et d'E/S pour des déploiements industriels et embarqués sur le long terme.

Principales caractéristiques

• Intel® Core™ Tiger Lake UP3 : i5-1135G7 (sans vPro) ou i5-1145G7E (avec vPro)
• Écran 19,0 pouces, résolution 1280 x 1024, 250 nits, contraste 1000:1
• Prise en charge multi-écrans : DP / HDMI (option) / LVDS / eDP
• Multiples E/S : ports série, 4 x USB 3.2 Gen1 Type-A, audio in/out
• Entrée d'alimentation 12V DC (connecteur Din4)
• Conception sans ventilateur et boîtier métallique ; supports de montage arrière et VESA
• Support TPM 2.0 ; certifications CE et FCC

Affichage

• Taille : 19,0 pouces
• Résolution : 1280 x 1024
• Tactile / Verre : écran tactile résistif optionnel ; verre de protection sans fonction tactile optionnel
• Luminosité : 250 nits ; Contraste : 1000:1 ; Angles de vue : 85/85/80/80
• Zone active : 376,32 x 301,06 mm

Spécifications système

• Processeur : Intel Core i5-1135G7 2,4 GHz (jusqu'à 4,2 GHz) ; i5-1145G7E en option
• Mémoire : 1 x SO-DIMM DDR4 3200 MHz (4 Go par défaut) ; options 8/16/32 Go ; jusqu'à 64 Go en 2 x SO-DIMM selon configuration
• Stockage : 1 x M.2 2280 M-Key NVMe 128 Go (par défaut) ; options 256/512 Go /1 To /2 To ; option 1 x SATA III pour 2,5" jusqu'à 2 To
• Réseau : contrôleurs Intel doubles (1 x Gigabit RJ45 + 1 x 2,5 Giga RJ45)
• Expansion : 1 x M.2 2280 M-Key, 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 x16 (signal x4)
• Systèmes d'exploitation : Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (Wake on Touch non pris en charge)

Mécanique

• Dimensions : 432 x 363 x 70 mm
• Poids : 7,0 kg
• Boîtier : boîtier métallique
• Montage : montage arrière et VESA disponibles
• Refroidissement : conception sans ventilateur

Environnement

• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Humidité de fonctionnement : 10% à 90% HR, sans condensation

Ports et contrôle

• USB : 4 x USB 3.2 Gen2x1 (Type-A)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 1 x Gigabit RJ45 + 1 x 2,5 Giga RJ45
• Vidéo : 1 x DP1.4 (par défaut) ; HDMI 2.0 optionnel
• Audio : Mic in, Line out
• Indicateurs et commandes : LED alimentation et stockage ; bouton de réglage de luminosité ; bouton power et reset

Alimentation et accessoires

• Entrée d'alimentation : 1 x 12V DC (connecteur Din4)
• Adaptateur typique : 12V 120W (optionnel)
• Accessoires inclus/disponibles : adaptateur 100~240V AC vers DC, cordon d'alimentation, vis VESA

Certifications

• CE
• FCC

Applications recommandées

• Contrôle des machines
• Automatisation d'usine
• Postes IHM opérateur
• Systèmes industriels embarqués nécessitant un cycle de vie long et une intégration matérielle stable

Caractéristiques techniques

• Modèle : R19IT7T-CHM1
• Marque : Winmate
• Écran : 19,0" / 1280 x 1024 / 250 nits
• Processeur : Intel Core i5-1135G7 / i5-1145G7E
• Mémoire : jusqu'à 64 Go selon configuration
• Stockage : M.2 NVMe 2280 + option SATA III 2,5"
• Réseau : 1 x Gigabit + 1 x 2,5 Gigabit
• E/S : 4 x USB3.x, ports série, DP1.4, HDMI optionnel, audio in/out
• Expansion : M.2 2280 M-Key, M.2 2230 E-Key, PCIe 4.0 x16 (x4 signal)
• Alimentation : 12V DC (Din4)
• Dimensions / Poids : 432 x 363 x 70 mm / 7,0 kg
• Montage : arrière / VESA
• Refroidissement : fanless
