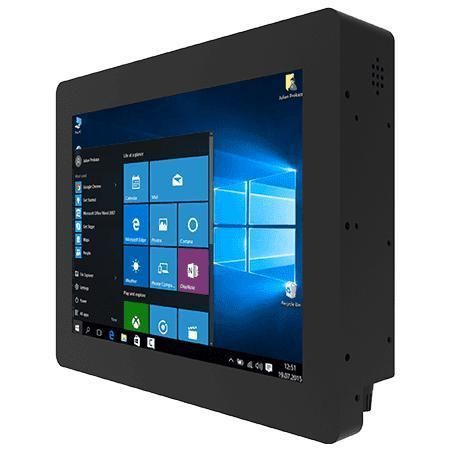

Panel PC à écran tactile résistif R12IAD3S-CHM2

tactileLCD12.1"

Présentation
Winmate R12IAD3S-CHM2 est un PC Panel châssis 12,1" équipé d'un processeur Intel® Core™ i5-1235U (12e génération), conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur HMI. Il associe un affichage industriel 12,1", des options de montage polyvalentes et un refroidissement fanless pour une exploitation continue.

Principales caractéristiques

• PC Panel châssis 12,1", 1024 x 768, 500 nits
• Processeur Intel® Core™ i5-1235U (12e gen)
• 1 x SODIMM DDR5 4800 MHz, jusqu'à 32 Go
• Double Ethernet 2,5 Gbps intégré
• Plusieurs E/S : 2 x USB 3.2 Gen2, ports série, HDMI optionnel
• Alimentation 12V DC, boîtier métallique fanless

Fonctionnalités d'exploitation et installation
PC Panel conçu pour les applications HMI et contrôle industriel. Propose des surfaces adaptables (écran résistif ou verre de protection), TPM 2.0 et options de stockage flexibles (M.2 NVMe, baie SATA 2.5" en option). Montage arrière et VESA pour intégration en armoire ou sur machine.

Affichage

• Taille : 12,1 pouces
• Résolution : 1024 x 768
• Touch / Verre : Écran résistif (option); Verre de protection (option)
• Luminosité : 500 nits
• Contraste : 1000:1
• Angles de vue : 89/89/89/89

Spécification système

• Processeur : Intel® Core™ i5-1235U 3.3 GHz (jusqu'à 4.40 GHz)
• Mémoire : 8GB par défaut; options 16GB/32GB (DDR5 4800MHz)
• Stockage : 128GB SSD par défaut; options 256GB–4TB; 1 x M.2 2280 (NVMe); baie SATA III 2.5" optionnelle
• Ethernet : 2 x contrôleurs Intel® 2.5G
• Sécurité : TPM 2.0
• Système d'exploitation : Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (option)
• WLAN / BT : optionnel (M.2 2230 E-Key)

Mécanique

• Dimensions : 300 x 250 x 60 mm
• Poids : 3,5 kg
• Montage : Montage arrière et VESA
• Boîtier : Métallique
• Refroidissement : Conception fanless

Environnement

• Humidité de fonctionnement : 10%–90% RH non condensante
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

IO & Expansion

• USB : 2 x USB 3.2 Gen2 Type-A
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x RJ45 2.5 Giga
• Vidéo : 1 x HDMI 2.0 (option)
• Audio : 2 x haut-parleurs
• Expansion : 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
• Indicateurs & commandes : LED power et storage; bouton de réglage de la luminosité
• Entrée d'alimentation : 1 x 12V DC, jack 2.5φ

Contrôles & Boutons

• 1 x bouton Power
• 1 x bouton Reset

Accessoires & Alimentation

• Accessoires inclus/optionnels : adaptateur 100–240V AC→DC, câble d'alimentation, visserie VESA
• Tension : 12V DC; Adaptateur : 12V 120W

Certifications

• CE
• FCC

Caractéristiques / spécifications techniques

• Modèle : R12IAD3S-CHM2
• Marque : Winmate
• Affichage : 12.1" (1024 x 768), 500 nits, 1000:1
• Processeur : Intel® Core™ i5-1235U (3.3 GHz, up to 4.40 GHz)
• Mémoire : 8GB par défaut, jusqu'à 32GB (DDR5 4800MHz)
• Stockage : 128GB SSD par défaut; options jusqu'à 4TB; baie SATA III optionnelle
• Ethernet : Dual 2.5 Gbps intégré
• IO : 2 x USB3.2 Gen2, ports série, HDMI optionnel, haut-parleurs
• Expansion : M.2 2280 (NVMe), M.2 2230 E-Key
• Alimentation : 12V DC (jack 2.5φ); adaptateur 12V 120W
• Mécanique : 300 x 250 x 60 mm; 3.5 kg; boîtier métallique; montage VESA
• Environnement : 0°C–50°C; 10%–90% RH non condensante
• Sécurité : TPM 2.0
• Options tactiles : Écran résistif ou verre de protection (optionnel)
• Refroidissement : Fanless
• Certifications : CE, FCC
