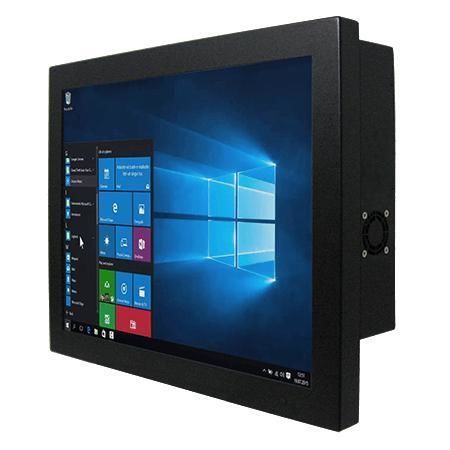

Panel PC à écran tactile résistif R19IF7T-CHA1

19"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Présentation
Winmate R19IF7T-CHA1 est un Panel PC châssis 19" basé sur des processeurs Intel® Core™ i3/i5/i7 de 9e génération (Coffee Lake Refresh). Conçu pour le contrôle machine, l'automatisation industrielle et les interfaces opérateur HMI, il propose des options de stockage flexibles, de multiples E/S et des possibilités de montage robustes.

Principales fonctionnalités

• Écran 19" (mentionné 1024 x 768 / 1280 x 1024 selon sections)
• Intel® Core™ i7-9700TE (par défaut), i5-9500TE et i3-9100TE en options
• Stockage flexible : M.2 NVMe/SATA, 2 x SATA III pour 2.5" SSD/HDD, support RAID 0/1
• Multiples E/S : 4 x USB 3.2 Gen1, 2 x LAN Gigabit, 2 ports série (RS232/422/485 selon configuration)
• Sorties vidéo : DisplayPort 1.2 (jusqu'à 4096 x 2304 @60Hz); HDMI 1.4 en option

Système & stockage

• Mémoire : 2 x non‑ECC SO‑DIMM, jusqu'à 64 Go (32 Go par emplacement)
• Stockage par défaut : 128 Go SSD ; options 256/512 Go / 1 To / 2 To ; M.2 2280 M‑Key et M.2 2230 E‑Key pour Wi‑Fi
• Chipset : Intel® Q370 ; Sécurité : TPM 2.0 ; OS : Windows 10 IoT Enterprise ou Linux (options)

Mécanique & environnement

• Dimensions : 432 x 363 x 70 mm (certaines sections indiquent 432 x 362 x 70 mm) ; Poids : env. 7,0 kg
• Boîtier : metal housing ; Refroidissement : conception avec ventilateur
• Température de fonctionnement : 0°C à 50°C ; stockage : -10°C à 60°C ; Humidité : 10%–90% HR, non condensante

E/S & extension

• USB : 4 x USB 3.2 Gen1 Type‑A
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x RJ45 Gigabit ; Vidéo : 1 x DP1.2 (par défaut), HDMI 1.4 optionnel
• Audio : Mic in, Line out, 2 haut‑parleurs ; Extension : 1 x M.2 2280/2242 M‑Key, 1 x PCIe 3.0 x16 (optionnel)

Alimentation, montage & accessoires

• Entrée d'alimentation : 1 x 12 V DC Din4 pin (jack verrouillable) ; adaptateur typique 12 V 120 W
• Montage : montage arrière et montage VESA pris en charge ; réglage de luminosité et boutons avant (power/reset)
• Accessoires courants : adaptateur 100~240 V AC vers DC, cordon d'alimentation, vis VESA, CD pilote & manuel

Certifications

• CE
• FCC
