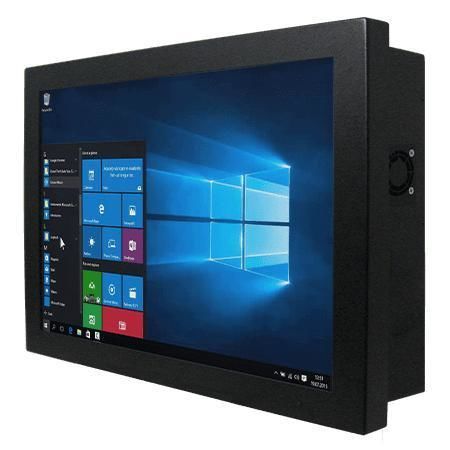

Panel PC à écran tactile résistif W15IAD7T-CHA2

LCD15.6"Intel® Core™ i9-12900TE

Présentation
Le Winmate W15IAD7T-CHA2 est un PC Panel châssis industriel 15,6 pouces destiné au contrôle machine, à l'automatisation d'usine et aux interfaces opérateur (IHM). Il supporte des processeurs Intel® Core™ i3/i5/i7/i9 (options Alder Lake / Raptor Lake T), propose de nombreuses E/S, double 2.5GbE, sorties vidéo multiples et un boîtier métallique avec refroidissement par ventilateur pour un fonctionnement industriel continu.

Principales caractéristiques

• PC Panel châssis 15,6" adapté aux applications IHM et contrôle machine avec configurations CPU modulables.
• Écran : 1366 x 768, 400 nits, contraste 500:1.
• Mémoire : 2 x SO-DIMM DDR5 4800 MHz, jusqu'à 64 Go (32 Go par emplacement).
• Stockage : NVMe M.2 et 2 x SATA III optionnels pour disques 2,5"; SSD jusqu'à plusieurs To (RAID optionnel).
• Mise en réseau : contrôleurs Intel® 2.5GbE doubles et WLAN/BT en option (M.2 2230 E-Key).
• E/S : 4 x USB 3.2 Gen2 Type-A, ports série (RS232/422/485), audio, slots M.2 et entrée 12V DC.
• Conception industrielle : boîtier métallique, montage VESA, refroidissement par ventilateur et plages de fonctionnement étendues.

Points forts

• Performances élevées avec processeurs Alder Lake / Raptor Lake T pour multitâche et charges embarquées.
• Options d'interface : écran résistif optionnel ou verre de protection sans tactile.
• Conception optimisée pour faible consommation et dissipation thermique en exploitation continue.
• Montages flexibles : montage arrière et VESA pour intégration variée.

Certifications

• CE
• FCC

Caractéristiques / spécifications techniques

• Modèle : W15IAD7T-CHA2
• Marque : Winmate
• Affichage : 15.6 pouces
• Résolution : 1366 x 768
• Luminosité : 400 nits
• Contraste : 500:1
• Angles de vue : 85/85/80/80
• Zone active : 344.232 x 195.536 mm
• Tactile / Verre : Écran résistif (optionnel) ; Verre de protection sans tactile (optionnel)
• Processeur par défaut : Intel® Core™ i3-12100TE (jusqu'à 4.00 GHz)
• Processeurs optionnels : i5-12500TE ; i7-12700TE ; i9-12900TE ; i3-14100T ; i5-14500T ; i7-14700T ; i9-14900T
• Chipset : Intel® R680E
• Mémoire : 2 x non-ECC SO-DIMM DDR5 4800 MHz, jusqu'à 64 GB (32 GB par DIMM)
• Stockage : 128GB SSD (par défaut) ; options 256GB/512GB/1TB/2TB/4TB ; 2 x SATA III optionnels pour 2.5" SSD/HDD jusqu'à 2TB (RAID optionnel)
• Contrôleur Ethernet : 2 x Intel® Ethernet Controller (Dual 2.5GbE)
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise 64-bit ; Windows 11 Pro 64-bit ; Linux Ubuntu 22.04 (Wake on Touch non supporté sous Linux)
• WLAN/BT : optionnel (M.2 2230 E-Key)
• Ports USB : 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Ports série : 1 x RS232/422/485 (par défaut RS232) ; 1 x RS232
• LAN : 2 x 2.5 Giga LAN RJ45
• Vidéo : 1 x DP1.4a (DP++), jusqu'à 4096 x 2160 @ 60 Hz (par défaut) ; 1 x HDMI 2.0b optionnel
• Audio : Mic in ; Line out
• Extension : 1 x M.2 2280 M-Key (NVMe SSD) ; 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentation : 1 x 12V DC, connecteur Din4 pin ; adaptateur 12V 220W (accessoire)
• Accessoires : Adaptateur AC/DC 100~240V ; Cordon d'alimentation ; Vis VESA
• Boutons : 1 x Power ; 1 x Reset
• Dimensions : 398 x 254 x 79 mm
• Poids : 4.3 kg
• Montage : VESA mount
• Boîtier : Metal Housing
• Refroidissement : Fan Design
• Humidité de fonctionnement : 10% à 90% RH, non condensant
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Certifications : CE, FCC
