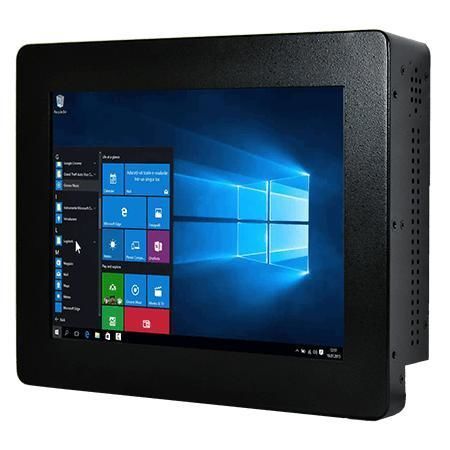

Panel PC à écran tactile résistif R08IE3S-CHU1

TFT LCD8.4"Intel® Celeron® N6211

Présentation
Le Winmate R08IE3S-CHU1 est un PC panel de 8,4 pouces équipé d'un processeur Intel® Celeron® N6211, conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur. Il s'adresse aux environnements embarqués ou critiques nécessitant disponibilité longue durée, faible consommation et intégration d'E/S.

Points forts

• Écran TFT SVGA 8,4 pouces 800 x 600
• Processeur Intel® Celeron® Elkhart Lake N6211
• 1 x SO-DIMM, jusqu'à 16 Go DDR4
• 2 x contrôleurs Intel® Ethernet (capacité 2.5 Giga LAN)
• Prise en charge de 2 x SATA III, 4 x COM, 2 x USB 3.2 Gen2x1, 4 x USB 2.0
• Façade avant : IP65

Options d'affichage et tactile

• Taille : 8.4 inches
• Tactile/verre : écran tactile résistif (option) ou verre de protection sans fonction tactile (option)
• Résolution : 800 x 600
• Luminosité : 600 nits
• Contraste : 600:1
• Angles de vision : 75, 75, 60, 70
• Zone active : 170.4 x 127.8 mm

Système

• Processeur : Intel® Celeron® N6211 (jusqu'à 3,0 GHz)
• Mémoire : 4 Go par défaut ; options 8 Go / 16 Go ; 1 x SO-DIMM, max. 16 Go DDR4
• Stockage : 128 Go SSD par défaut ; options 256 Go / 512 Go / 1 To / 2 To ; 1 x SATA III pour SSD/HDD 2,5" (optionnel)
• Contrôleur Ethernet : 2 x Intel® Ethernet (2,5 Giga LAN RJ45)
• Sécurité : TPM 2.0
• Systèmes d'exploitation optionnels : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04
• WLAN/BT : support optionnel

Mécanique

• Dimensions : 236 x 190 x 60 mm
• Poids : 2,2 kg
• Montage : montage arrière et montage VESA pris en charge
• Boîtier : metal housing
• Refroidissement : conception sans ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

Certifications

• CE
• FCC

Ports et E/S

• USB : 2 x USB 3.2 Gen2x1 (Type-A), 4 x USB 2.0
• Série : 1 x RS232/422/485 (par défaut RS232), 1 x RS232
• LAN : 2 x 2.5 Giga LAN RJ45
• Vidéo : 1 x HDMI 2.0 (optionnel)
• Audio : 2 x haut-parleurs
• Extension : 1 x M.2 2242 B-Key (pour SATA III SSD), 1 x M.2 2230 E-Key (pour module Wi‑Fi)
• Indicateurs : 1 x LED power, 1 x LED storage
• Réglage luminosité : 1 x Brightness Adjustment Knob
• Alimentation : 1 x 12V DC, prise DC 2.5φ

Contrôle et accessoires

• Boutons : 1 x Power Button, 1 x Reset Button
• Accessoires fournis / optionnels : adaptateur 100~240V AC vers DC, cordon d'alimentation, vis VESA

Caractéristiques techniques

• Modèle : R08IE3S-CHU1
• Écran : 8.4" TFT SVGA 800 x 600, 600 nits
• Processeur : Intel® Celeron® N6211 (jusqu'à 3,0 GHz)
• Mémoire : 4 Go par défaut, extensible jusqu'à 16 Go DDR4 (1 x SO-DIMM)
• Stockage : 128 Go SSD par défaut, extensible jusqu'à 2 To, support SATA III
• Réseau : 2 x Intel® Ethernet (2.5 Giga LAN)
• Ports : 2 x USB3.2 Gen2x1, 4 x USB2.0, jusqu'à 4 x COM, HDMI 2.0 optionnel
• Sécurité : TPM 2.0
• Boîtier / montage : metal housing, montage VESA
• Dimensions / poids : 236 x 190 x 60 mm / 2,2 kg
• Environnement : fonctionnement 0°C à 50°C, stockage -10°C à 60°C, 10%–90% RH non condensant
• Frontale : IP65
• Design : fanless
• Certifications : CE, FCC
