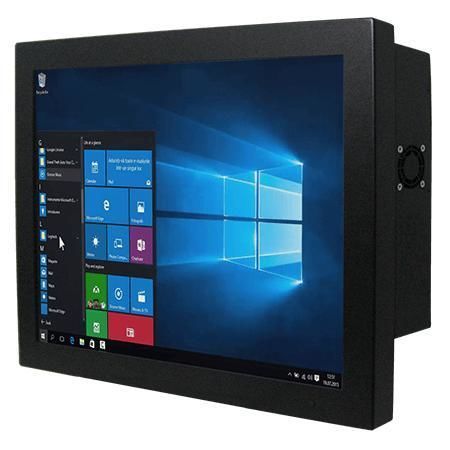

Panel PC à écran tactile résistif R17IAD7T-CHM1

LCD17"Intel® Core™ i9-12900TE

Présentation
Le Winmate R17IAD7T-CHM1 est un PC Panel châssis 17 pouces destiné au contrôle machine, à l'automatisation d'usine et aux IHM opérateurs. Il prend en charge les processeurs Intel® Core™ (Alder Lake / Raptor Lake), intègre un double Ethernet 2,5 Gb, de la mémoire DDR5 et des options de stockage et de montage flexibles pour une exploitation fiable et une disponibilité sur le long terme.

Principales caractéristiques

• Écran 17 pouces, résolution 1280 x 1024
• Processeurs Intel® Core™ 12e/13e génération (i3/i5/i7/i9) avec options T-series
• 2 x SO-DIMM DDR5 4800 MHz, jusqu'à 64 Go
• Double Ethernet Intel 2,5 Gigabit intégré
• Multi-écrans : DP 1.4a (DP++) et HDMI 2.0b en option
• Nombreuses E/S : 4 x USB 3.2 Gen2, ports série
• Entrée 12 V CC, TPM 2.0

Affichage

• Taille : 17,0 pouces
• Résolution : 1280 x 1024
• Luminosité : 350 nits
• Contraste : 1000:1
• Angles de vision : 85/85/80/80
• Zone active : 337.920 x 270.336 mm
• Options tactile/verre : écran tactile résistif (option) ou verre de protection (option)

Spécifications système

• Processeurs : Intel® Core™ i3-12100TE (par défaut); i5-12500TE, i7-12700TE, i9-12900TE; options T-series récentes (ex. i3-14100T…)
• Chipset : Intel® R680E
• Mémoire : 2 x non-ECC SO-DIMM DDR5 4800MHz, jusqu'à 64 Go
• Stockage : SSD 128 Go par défaut; options 256/512 Go, 1/2/4 To; 2 x SATA III 2,5" (option, RAID)
• Ethernet : 2 x contrôleurs Intel 2.5 Gbps
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04 (optionnel)
• WLAN / Bluetooth : modules optionnels

Mécanique

• Dimensions : 394 x 332 x 83 mm
• Poids : 6,3 kg
• Montage : VESA et montage arrière
• Boîtier : châssis métal
• Refroidissement : conception avec ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

Certifications

• CE
• FCC

E/S et extensibilité

• USB : 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x 2.5 Giga LAN (RJ45)
• Vidéo : 1 x DP1.4a (DP++), jusqu'à 4096 x 2160 @60Hz; 1 x HDMI 2.0b en option
• Audio : Mic-in, Line-out
• Extensions : 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentation : 1 x 12 V CC (connecteur Din4)

Contrôles et accessoires

• Touches : Power et Reset
• Accessoires : adaptateur 100–240 V AC → 12 V DC, câble d'alimentation, visserie VESA

Spécifications techniques

• Modèle : R17IAD7T-CHM1
• Marque : Winmate
• Écran : 17,0 pouces, 1280 x 1024, 350 nits
• Processeur : Intel® Core™ i3/i5/i7/i9 T/E-series (options)
• Chipset : Intel® R680E
• Mémoire : 2 x SO-DIMM DDR5 4800MHz, jusqu'à 64 Go
• Stockage : NVMe M.2, SATA III, jusqu'à 4 To
• LAN : Dual Intel 2.5 Gbps
• E/S : 4 x USB 3.2 Gen2, ports série, DP1.4a, HDMI optionnel, audio
• Extensions : M.2 2280 (M-Key), M.2 2230 (E-Key)
• Sécurité : TPM 2.0
• Alimentation : 12 V DC, adaptateur 12 V 220 W
• Montage : VESA
• Dimensions / Poids : 394 x 332 x 83 mm / 6,3 kg
• Environnement : 0°C à 50°C, 10%–90% HR non condensant
• Certifications : CE, FCC
