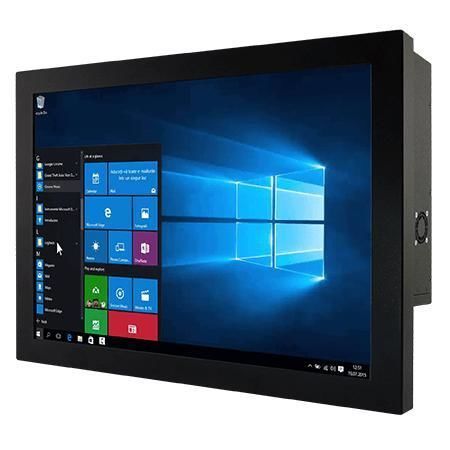

Panel PC à écran tactile résistif W24IAD7T-CHA2

rétroéclairage à LED24"Intel® Core™ i9-12900TE

Présentation
Le Winmate W24IAD7T-CHA2 est un PC Panel châssis 24 pouces équipé de processeurs Intel® Core™ 12e/14e génération (Alder Lake S et variantes T). Il est conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur, avec boîtier métal, options de montage flexibles et disponibilité sur cycle de vie prolongé.

Applications

• Contrôle des machines et interfaces PLC
• Stations d'automatisation et supervision HMI
• Postes opérateur et systèmes de contrôle embarqués

Principales caractéristiques

• Écran 24 pouces 1920 x 1080
• Options Intel® Core™ 12e/14e gen : i3 / i5 / i7 / i9 (Alder Lake S / variantes T)
• 2 x SO-DIMM DDR5 4800 MHz, jusqu'à 64 Go
• Double Ethernet intégré 2,5 Gbit
• Support multi-écrans : DP 1.4a (DP++), HDMI 2.0b en option
• Nombreuses E/S : 4 x USB 3.2 Gen2x1, ports série, audio, expansion M.2
• Entrée 12 V DC (connecteur DIN4)

Points forts

• Écran résistif en option ou verre de protection sans tactile
• Refroidissement par ventilateur et conception à faible consommation
• Montage polyvalent : fixation arrière et montage VESA
• Sécurité et gestion : TPM 2.0 ; options systèmes d'exploitation configurables

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : W24IAD7T-CHA2
• Affichage : 24.0 pouces, 1920 x 1080, 250 nits, contraste 3000:1, zone active 527.04 x 296.46 mm
• Tactile / Verre : écran résistif (option) ; verre de protection (option)
• Processeurs (options) : Intel® Core™ i3-12100TE (par défaut) ; i5-12500TE ; i7-12700TE ; i9-12900TE ; variantes T ultérieures disponibles
• Chipset : Intel® R680E
• Mémoire : 2 x SO-DIMM non-ECC DDR5 4800 MHz, jusqu'à 64 Go
• Stockage : SSD 128 Go par défaut ; options 256/512 Go /1/2/4 To ; 2 x SATA III optionnels pour disques 2.5" (support RAID)
• LAN : 2 x Intel® 2.5G RJ45
• Sécurité : TPM 2.0
• Systèmes (option) : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Wake on Touch non supporté sous Ubuntu)
• Sans fil : WLAN / Bluetooth optionnels (M.2 2230 E-Key)
• USB : 4 x USB 3.2 Gen2x1 (10 Gbps, Type A)
• Série : 1 x RS232/422/485 (configurable, par défaut RS232) + 1 x RS232
• Vidéo : 1 x DP1.4a (DP++), jusqu'à 4096 x 2160 @60Hz ; 1 x HDMI 2.0b optionnel
• Expansion : 1 x M.2 2280 M-Key (NVMe) ; 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentation : 1 x 12V DC connecteur DIN4 ; adaptateur 12V 220W en option
• Contrôles : boutons Power et Reset
• Mécanique : 561 x 328 x 84 mm ; poids 7.4 kg ; boîtier métal ; refroidissement par ventilateur
• Environnement : fonctionnement 0°C à 50°C ; stockage -10°C à 60°C ; humidité 10% à 90% HR sans condensation
• Certifications : CE, FCC

Commandes et options
Processeur, mémoire, stockage, OS et modules sans fil configurables ; accessoires : adaptateur AC/DC, cordon d'alimentation et vis VESA.
