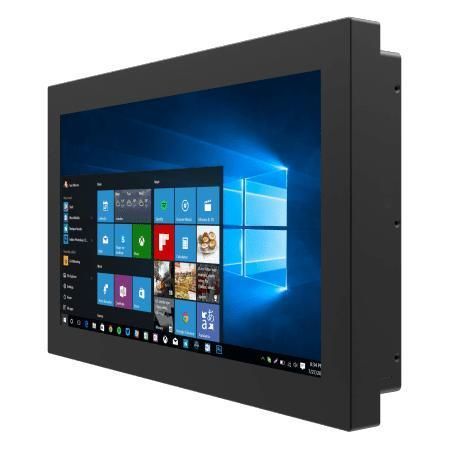

Panel PC à écran tactile résistif W15IT7T-CHA2

à écran large15.6"Intel® Core™ i5-1135G7

Présentation
Le Winmate W15IT7T-CHA2 est un PC châssis Panel de 15,6" équipé d'un processeur Intel® Core™ i5 (Tiger Lake) destiné au contrôle machine, à l'automatisation d'usine et aux applications IHM opérateur. Il propose un boîtier métallique, un refroidissement sans ventilateur, la prise en charge multi-écran et plusieurs options de montage pour les OEM, intégrateurs et utilisateurs industriels nécessitant une plateforme informatique longue durée et faible consommation.

Principales caractéristiques

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (sans vPro) ou i5-1145G7E (avec vPro)
• Écran 15,6" résolution 1366 x 768
• Support multi-écrans : DP / HDMI / LVDS / eDP
• Multiples E/S incluant ports série et 4 x USB 3.2 Gen2x1 (Type-A)
• Alimentation : entrée 12V DC (connecteur Din4)
• Certifications : CE, FCC

Affichage

• Taille : 15.6 inches
• Touch / Glass : écran résistif (option) ; verre de protection sans fonction tactile (option)
• Résolution : 1366 x 768
• Luminosité : 400 nits
• Contraste : 500:1
• Angles de vue : 85 / 85 / 80 / 80
• Zone active : 344.232 x 195.536 mm

Spécification système

• Processeur : Intel Core i5-1135G7 2.4 GHz (jusqu'à 4.2 GHz)
• Mémoire : 2 x non-ECC SO-DIMM, jusqu'à 64 GB (32 GB par DIMM)
• Stockage : SSD 128 GB par défaut ; options 256 GB / 512 GB / 1 TB / 2 TB / 4 TB ; 1 x SATA III pour SSD/HDD 2.5" (option)
• Ethernet : 1 x Gigabit + 1 x 2.5 Gigabit (contrôleurs Intel®)
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Wake on Touch non supporté)
• WLAN/BT : optionnel via M.2 2230 E-Key

Mécanique

• Dimensions : 398.3 x 254 x 70 mm
• Poids : 4.3 kg
• Montage : VESA ; options de montage arrière
• Boîtier : métal
• Refroidissement : conception sans ventilateur

Environnement

• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Humidité de fonctionnement : 10% à 90% RH, sans condensation

Certifications

• CE
• FCC

Ports et connectivité (I/O)

• USB : 4 x USB 3.2 Gen2x1 (Type-A)
• Ports série : 1 x RS232/422/485 (par défaut RS232), 1 x RS232
• LAN : 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45
• Vidéo : 1 x DP 1.4 (par défaut), 1 x HDMI 2.0 (optionnel)
• Audio : Mic-in, Line-out
• Extensions : 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) slot (x4 signal)
• Indicateurs : LED alimentation, LED stockage
• Réglage luminosité : 1 x bouton de réglage
• Entrée d'alimentation : 1 x 12V DC (connecteur Din4)

Contrôles & boutons

• 1 x bouton Power
• 1 x bouton Reset

Accessoires

• Adaptateur AC 100~240V vers DC (12V 120W)
• Cordon d'alimentation
• Visserie VESA

Alimentation

• Alimentation : 12V DC
• Adaptateur : 12V 120W

Caractéristiques techniques

• Modèle : W15IT7T-CHA2
• Marque : Winmate
• Écran : 15.6", 1366 x 768, 400 nits, 500:1
• CPU : Intel® Core™ i5-1135G7 / i5-1145G7E (Tiger Lake)
• Mémoire : jusqu'à 64 GB (2 x SO-DIMM)
• Stockage : SSD par défaut 128 GB ; options jusqu'à 4 TB ; prise en charge SATA III
• I/O : USB3.2, ports série, GigE + 2.5G, DP1.4, HDMI optionnel, audio
• Expansion : M.2 NVMe, M.2 E-key, PCIe 4.0 x16 (x4 signal)
• Montage : VESA / arrière
• Dimensions / Poids : 398.3 x 254 x 70 mm ; 4.3 kg
• Environnement : 0°C–50°C ; 10%–90% RH (sans condensation)
• Sécurité : TPM 2.0
• Certifications : CE, FCC
