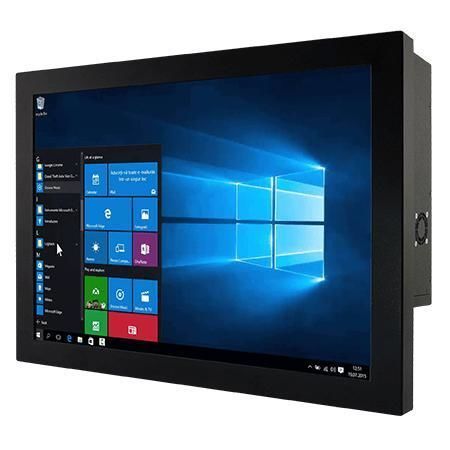

Panel PC à écran tactile résistif W22IAD7T-CHA3

LCD21.5"Intel® Core™ i9-12900TE

Présentation
Le Winmate W22IAD7T-CHA3 est un PC panneau châssis 21,5 pouces conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Il propose des options CPU Intel® Core™, mémoire DDR5, réseau haute vitesse et solutions de montage pour intégration industrielle.

Principales caractéristiques

• Écran 21,5 pouces Full HD (1920 x 1080)
• Options CPU Intel® Core™ i3/i5/i7/i9 (Alder Lake S / Raptor Lake T)
• 2 x SO-DIMM DDR5 4800 MHz, jusqu'à 64 Go
• Double Ethernet intégré 2,5 Gb
• Multi-écrans : DP 1.4a (par défaut), HDMI 2.0b (option)
• Plusieurs E/S : 4 x USB 3.2 Gen2, ports série, audio
• Alimentation 12V DC, boîtier métal, montage VESA

Affichage

• Taille : 21,5 pouces, 1920 x 1080
• Tactile / Verre : Écran résistif (option) ou verre de protection (option)
• Luminosité : 250 nits ; Contraste : 3000:1 ; Angles de vue : 89/89/89/89
• Zone active : 476,64 x 268,11 mm

Spécifications système

• CPU par défaut : Intel® Core™ i3-12100TE ; options i5/i7/i9 et séries T ultérieures
• Chipset : Intel® R680E
• Mémoire : 2 x non‑ECC SO‑DIMM DDR5 4800MHz, jusqu'à 64 Go
• Stockage : SSD 128 Go par défaut ; options jusqu'à 4 To ; 1 x M.2 2280 M-Key (NVMe) ; 2 x SATA III pour 2,5" (optionnel)
• Sécurité : TPM 2.0 ; WLAN/BT optionnel via M.2 2230 E-Key

Mécanique

• Dimensions : 507 x 303 x 85 mm
• Poids : env. 7,2 kg
• Montage : VESA et montage arrière
• Boîtier : métal ; Refroidissement : ventilateur

Environnement

• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Humidité : 10%–90% HR, sans condensation

Certifications

• CE
• FCC

Réseau et E/S

• USB : 4 x USB 3.2 Gen2x1 (10 Gbps, Type A)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x 2,5 Gb RJ45
• Vidéo : 1 x DP1.4a (DP++), jusqu'à 4096 x 2160@60Hz ; 1 x HDMI 2.0b optionnel
• Audio : Mic in, Line out
• Extension : M.2 2280 M-Key (NVMe), M.2 2230 E-Key (Wi‑Fi)
• Alimentation : 1 x 12V DC (Din4 pin)

Contrôle & accessoires

• Boutons : Power, Reset
• Accessoires : Adaptateur 100–240V AC vers 12V DC (12V 220W), cordon d'alimentation, vis VESA

Alimentation

• Tension : 12V DC
• Adaptateur : 12V 220W

Caractéristiques techniques

• Modèle : W22IAD7T-CHA3
• Écran : 21,5" FHD, 250 nits, 3000:1
• CPU : Intel® Core™ i3/i5/i7/i9 (Alder Lake S / Raptor Lake T)
• Mémoire : 2 x SO‑DIMM DDR5 4800MHz, jusqu'à 64 Go
• Stockage : M.2 NVMe & SATA ; SSD 128 Go par défaut
• LAN : Dual 2.5GbE ; USB : 4 x USB 3.2 Gen2
• Systèmes : Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (optionnels)
• Certifications : CE, FCC
